石材应用中应注意的安全和质量问题

[ 发布日期：2023-03-09 11:11:36 ] 浏览人数： 1430

　　石材http://www.stonebuy.com/作为最早的一种装饰材料，质量意识和安全性能未能受到人们的广泛关注，然而随着石材http://www.stonebuy.com/行业和应用的不断发展完善，尤其是石材http://www.stonebuy.com/高层幕墙的大量应用，安全问题和有关的质量问题日益突出。

　　石材http://www.stonebuy.com/的安全质量问题主要涉及选材应用、石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/和施工安装等多方面，石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/的安全质量又与其材质性能、生产工艺过程、选用的胶粘剂等有关。

　　自然属性

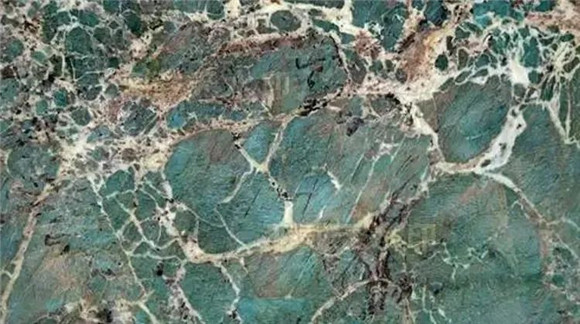

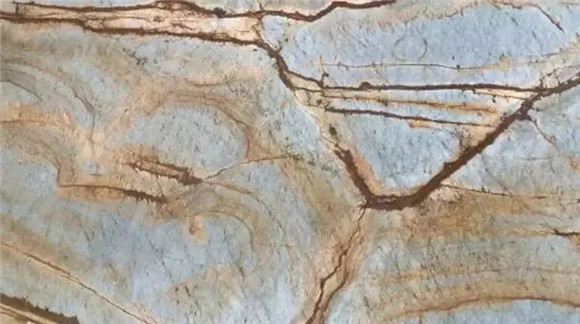

　　石材http://www.stonebuy.com/是一种天然材料，追求的是天然材料的完整性，性能千差万别，没有两块完全一致的产品http://www.stonebuy.com/sample/。产品http://www.stonebuy.com/sample/中含有大量的裂纹、隐裂、泥质线、缝合线等天然缺陷，在生产过程中往往不能完全解决，美丽的石材http://www.stonebuy.com/花纹背后往往是其强度薄弱环节，在搬用和安装后极易断裂，造成人员伤亡。

　　天然石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/以厚重为特点，每块产品http://www.stonebuy.com/sample/少则几十公斤，多则上百公斤，有万分之一的几率出问题掉下来，就会造成整个建筑物的不安全因素。

　　物理性能

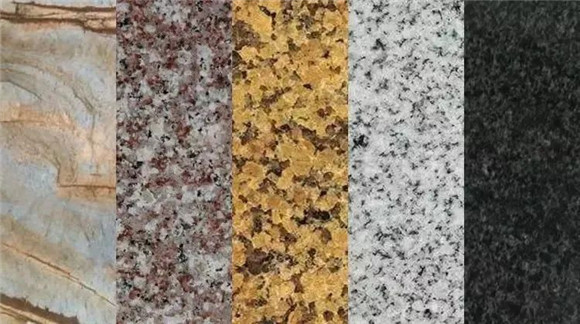

　　天然石材http://www.stonebuy.com/按照大类分为花岗石、大理石、石灰石、砂岩和板石五类，每类的物理性能指标都不同，按照石材http://www.stonebuy.com/品种分类又有上千种，每种的物理性能技术指标千差万别，即使是同一品种，由于采矿地点、开采层面、切割方向及工艺的不同都会造成体积密度、吸水率、压缩强度、弯曲强度等物理性能指标的分散性。

　　而这些物理性能指标是设计计算石材http://www.stonebuy.com/承载和幕墙安全系数的必需要素，若实际产品http://www.stonebuy.com/sample/的物理性能低于设计要求，或者由于天然因素某些石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/的物理性能偏低，都会造成石材http://www.stonebuy.com/幕墙的安全隐患。

　　此外石材http://www.stonebuy.com/外幕墙在温差变形、风振、冻融等自然状态下对物理性能的影响都会直接影响其安全性能。

　　化学成分

　　各种天然石材http://www.stonebuy.com/的化学成分不同，岩矿结构也各异，不同使用环境下应选择不同的品种和类别。

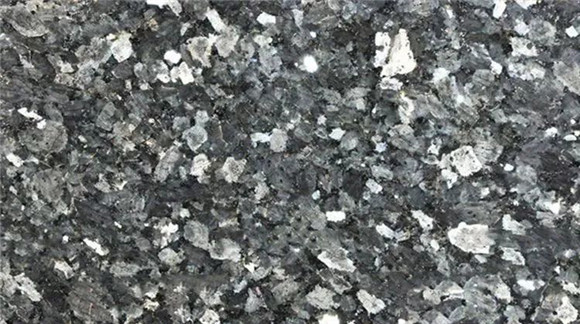

　　花岗石以石英和长石等硅酸盐矿物为主，硬度高、强度大、耐酸碱，适用在各种环境下。

　　以碳酸盐矿物为主的大理石和石灰石等石材http://www.stonebuy.com/，不耐酸，仅适用在室内环境使用，不适用在有酸雨环境的外幕墙。

　　石材http://www.stonebuy.com/的灌胶、修补胶和面胶处理工艺

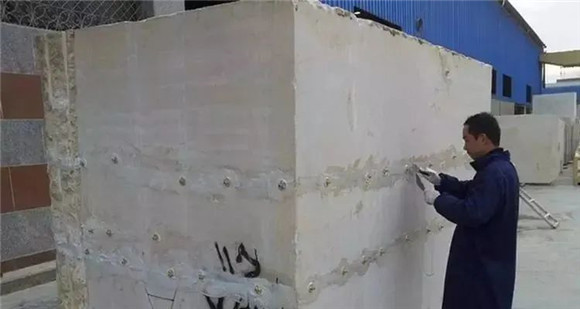

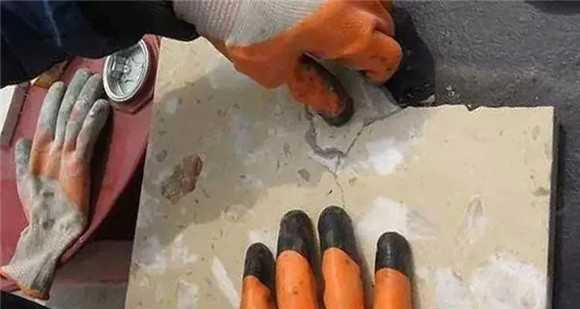

　　大理石和石灰石等板材加工过程中均要进行灌胶、修补和涂刷面胶以提高光泽度、弥补缺陷、增强物理力学性能或到达特殊的要求。

　　在这个工艺上，从胶粘剂的性能一直到加工工艺等各个环节方面，通常都存在不同程度的质量问题。

　　主要有：国内胶粘剂产品http://www.stonebuy.com/sample/达不到国外产品http://www.stonebuy.com/sample/使石材http://www.stonebuy.com/呈现柔和的镜面光泽；洞石等石材http://www.stonebuy.com/需要的透明面胶缺乏实际应用，许多面胶使用后出现收缩、变色等质量问题；

　　面胶和修补用胶的性能不符合石材http://www.stonebuy.com/经久耐用的特征，不少大理石和石灰石产品http://www.stonebuy.com/sample/在使用后出现面胶脱落、掉渣、断裂现象，造成产品http://www.stonebuy.com/sample/外观质量严重受损，影响到工程质量；

　　面胶黏稠度高或未采用真空灌胶工艺，导致部分隐裂未得到有效处理并且掩盖了缺陷的存在，出现了在搬运、安装和使用过程中发生断裂伤人的现象。

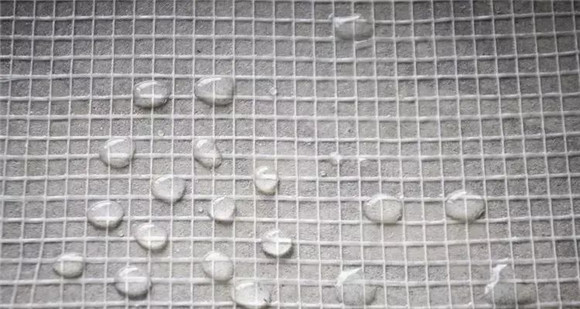

　　背网胶应用工艺

　　根据石材http://www.stonebuy.com/的特点，背网胶一般分成三种类型：

　　一种是石材http://www.stonebuy.com/缺陷相对比较少，考虑到带有胶粘剂的石材http://www.stonebuy.com/背网与水泥胶粘剂的粘结性问题，在石材http://www.stonebuy.com/施工阶段会将背网和胶铲除，补刷石材http://www.stonebuy.com/防护剂后进行铺装施工，此时要求背网胶具有短期效果，且容易铲除；

　　第二种是对于一些特殊的石材http://www.stonebuy.com/品种，因铲掉背网后造成石材http://www.stonebuy.com/板材碎裂现象，因此施工时需保留石材http://www.stonebuy.com/背网和胶，此时要求背网胶具有结构胶的性能和良好的耐水性、耐碱性；

　　第三种是干挂石材http://www.stonebuy.com/使用的增强型胶粘剂和背网，要求具有足够的粘结强度和耐候性、相容性，以增强板材的正面抗风压能力和幕墙安全系数，保障石材http://www.stonebuy.com/幕墙的安全性能。

　　粘接用胶工艺

　　石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/由于裂纹或出现断裂现象而进行的粘接，以及由于设计工艺要求进行的粘接(如异型石材http://www.stonebuy.com/、石雕石刻的组合拼接等，干挂石材http://www.stonebuy.com/进行的增强筋粘接，石材http://www.stonebuy.com/马赛克和超薄石材http://www.stonebuy.com/复合板等进行的复合粘接等，均需要大量的胶粘剂。

　　在我国有关的石材http://www.stonebuy.com/标准和规范中，对此类场合要求严格使用环氧树脂型胶粘剂，并配合金属连接件，确保石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/的安全性。

　　实际中常出现的质量问题有：由于环氧树脂型胶粘剂的凝固时间过长，许多企业http://www.stonebuy.com/enterprise/是采用不饱和树脂胶粘剂进行这类产品http://www.stonebuy.com/sample/快速粘接的，以达到抢工期的目的；

　　由于价格原因和市场http://www.stonebuy.com/enterprise/FuJian/QuanZhouShi.html竞争影响，有些企业http://www.stonebuy.com/enterprise/使用假冒伪劣的环氧型胶粘剂产品http://www.stonebuy.com/sample/进行粘接，还有的企业http://www.stonebuy.com/enterprise/使用了加有大量添加剂的胶粘剂，造成粘结强度下降、耐老化性减弱，使得产品http://www.stonebuy.com/sample/性能受到严重的影响；

　　由于生产成本的考虑以及对石材http://www.stonebuy.com/安装工艺的不熟悉，不少石材http://www.stonebuy.com/粘接和拼接未使用金属连接件承载，仅靠胶粘剂的粘结力悬挂着高空中。

　　石材http://www.stonebuy.com/与胶粘剂的粘结强度

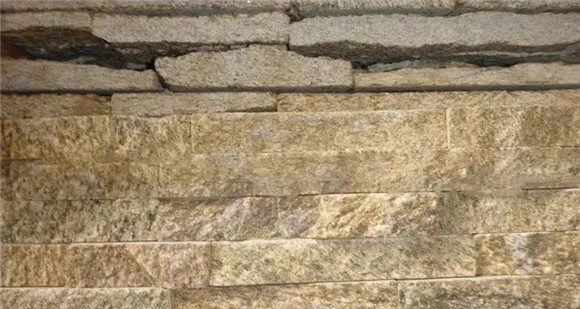

　　该类问题有多方面的原因，会导致石材http://www.stonebuy.com/空鼓、活动，墙面湿贴石材http://www.stonebuy.com/还会导致脱落伤人等。

　　主要的原因有石材http://www.stonebuy.com/防护剂未选用底面类型，采用防水效果明显的溶剂型防护剂对石材http://www.stonebuy.com/进行了防护，导致石材http://www.stonebuy.com/底面与水泥基胶粘剂粘结强度下降；

　　水泥基胶粘剂中未添加有效的胶粘剂成分，造成整体粘结强度达不到有关标准和规范规定的地面石材http://www.stonebuy.com/粘结强度不低于0.5MPa、墙面石材http://www.stonebuy.com/粘结强度不低于1.0MPa的要求；

　　与带有背网的石材http://www.stonebuy.com/粘接时，未使用反应型树脂胶粘剂，或使用水泥基胶粘剂时未进行增强措施，例如粘砂工艺；采用点粘法时，粘结面积过小；使用反应型树脂胶粘剂时，未使用环氧型胶粘剂。

　　金刚石圆盘锯切割面花岗石与普通水泥砂浆的粘结强度一般为0.1MPa，粗糙表面花岗石与普通水泥砂浆的粘结强度能提高到0.2MPa左右，不同密度和吸水率的石材http://www.stonebuy.com/品种粘结强度略有不同，而且石材http://www.stonebuy.com/在涂刷了防护剂后与水泥砂浆的粘结强度一般会有所下降。

　　因此湿贴地面和墙面的石材http://www.stonebuy.com/应严格使用底面型专用防护剂，石材http://www.stonebuy.com/胶粘剂应使用添加有关树脂胶粘剂的专用水泥基胶粘剂，以提高粘结强度，方能到标准要求，保障墙面石材http://www.stonebuy.com/工程安全。

　　对于坚固性差，需要带背网施工的石材http://www.stonebuy.com/，建议使用反应型树脂胶粘剂粘贴；若使用水泥基胶粘剂粘贴时，需要在背网胶上面使用环氧胶粘剂粘贴一层沙子，且沙粒半露在外面；

　　墙面使用湿贴方法施工时，还应考虑其他方面的防脱落措施，确保安全。实际工程中，采用点粘法而粘结面积过小或未使用环氧型树脂胶粘剂的，易造成墙面石材http://www.stonebuy.com/脱落、地面石材http://www.stonebuy.com/空鼓等问题，石材http://www.stonebuy.com/在使用一段时间后通常会有脱落的事故发生。
