石材护理中隐形杀手与幕后功臣

[ 发布日期：2022/6/2 15:24:55 ] 浏览人数： 3459

　　石材http://www.stonebuy.com/护理中

　　隐形杀手与幕后功臣

　　MEAT LOAF

　　MATH

　　一、隐形杀手除锈带来大面积“新锈”

　　有句话叫：知识越多越反动。很多人都会觉得，此话本身就反动。其实不然，现实中，证明了“知识越多越反动”一定程度的正确性。

　　彻底“无知”者在石材http://www.stonebuy.com/除锈时，带着真诚听从师言，购买现成的对应的除锈剂，按照说明除锈，基本上都能较好地，将石材http://www.stonebuy.com/表面锈清除干净，且无“新锈”的问题出现。

　　而所谓有知识者，知道铁锈用酸除原理：Fe?O?·nH?O或（铁锈的主要是成分）+HCl（盐酸）=2FeCl?（黄色或部分氯化亚铁呈淡绿色）+nH?O。这样铁锈是不见了，转化为氯化铁或氯化亚铁了，以为冲冲水，石材http://www.stonebuy.com/表面便很美，功成名就了。

　　实际上无法用水冲洗干净，于是便存在以下问题：大面积出现黄色或淡绿色---未冲洗干净溶于水的氯化铁或氯化亚铁；时间长些可能大面积出现铁斑：更严重的是石材http://www.stonebuy.com/中的铁（Fe）与酸反应反生成亚铁，亚铁离子和空气中水生成氢氧化亚铁，再经过氧化，脱水风干就成了铁锈（Fe?O?·nH?O）。这就是为什么锈越除越多原因，也是酸为什么能快速致使铁表面生锈原因所在。

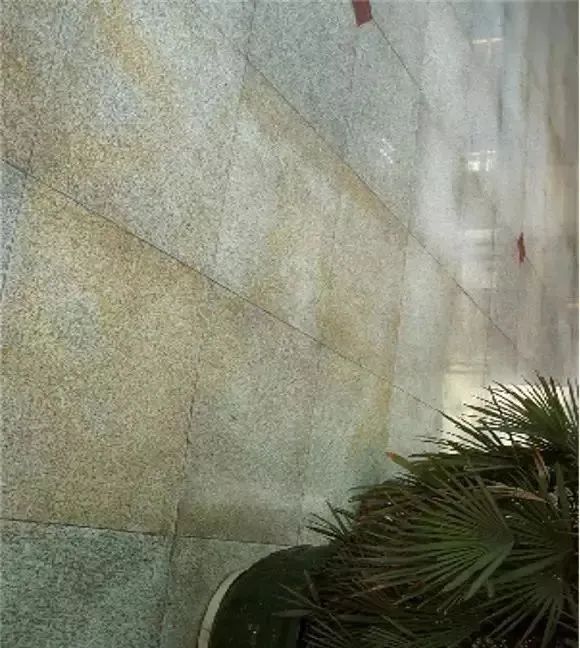

　　除局部锈带来大面积锈照片

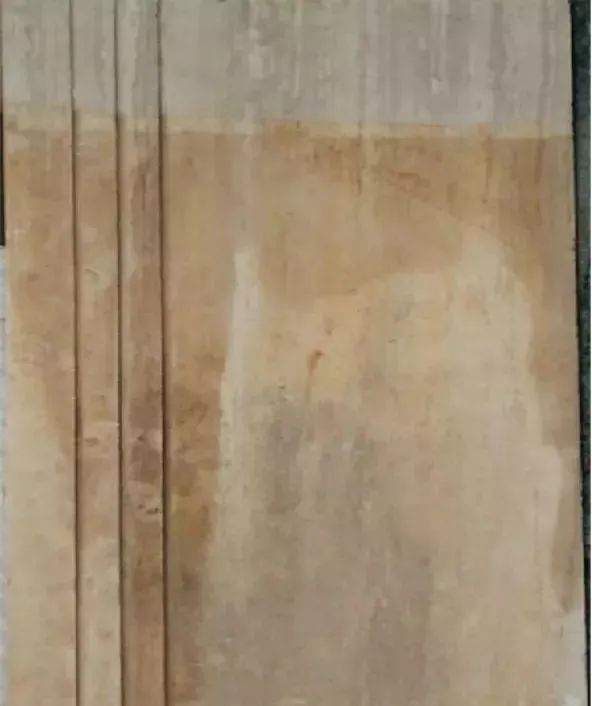

　　除锈带来表面破坏

　　大理石除锈剂或者干脆是单纯的酸，绝大多数属于酸性甚至是强酸，在清除石材http://www.stonebuy.com/表面或内生锈时，同时破坏石材http://www.stonebuy.com/表面。大理石主要成分是碳酸钙（CaCO3）与酸如盐酸反应：CaCO3+HCL=CaCL2+CO2+H2O,流失了石材http://www.stonebuy.com/物质，造成表面粗糙和发白。

　　清洗带来表面破坏

　　大理石表面水泥，用酸清洗造成表面破坏与用酸除锈原理一样。

　　花岗石、瓷砖表面用外墙水、洁厕灵等（其中含有氢氟酸）清洗，同样“溶解”了其中的主要成分二氧化硅，造成物质流失而出现毛孔而粗糙、发白和渗污。

　　有机溶剂清洗破坏：如天那水等，用于有机人造石清洁时，溶解或老化其中树脂，造成出现毛孔而粗糙、发白和渗污。用除胶剂对干挂石材http://www.stonebuy.com/除渗胶油，可能影响干挂胶的粘结性而造成安全隐患。

　　碱性物质清洗可能造成问题：用强碱性物质清洗瓷砖、花岗石特别是高温下，会溶解其表面成分，用于人造有机石材http://www.stonebuy.com/清洗，同样老化树脂造成发白毛糙。

　　防护杀手

　　谁都知道做防护比不做好，其实不然。没有选好防护剂，没有把握好工艺流程，没有控制好用量等等，防护剂同样造成负面影响，变成隐形杀手。

　　1、防护剂用于石材http://www.stonebuy.com/底部可能造成石材http://www.stonebuy.com/石安装空鼓；

　　2、树脂型的防护剂还堵塞了石材http://www.stonebuy.com/呼吸通道，将石材http://www.stonebuy.com/变成了瓷砖；

　　3、底部防护剂涂刷不均匀可能造成石材http://www.stonebuy.com/表面斑驳不均匀；

　　4、表面防护还可能造成石材http://www.stonebuy.com/中的水长期密封于其中，长久不干成“水斑”；

　　5、用树脂类的做表面防护，耐候性差，一定时间后出现表面斑驳；涂刷过量还可能造成溶质浓度过高而颜色加深的“油斑”；

　　6、水性碱性甲基硅酸钠（钾）可能带来新的泛碱。

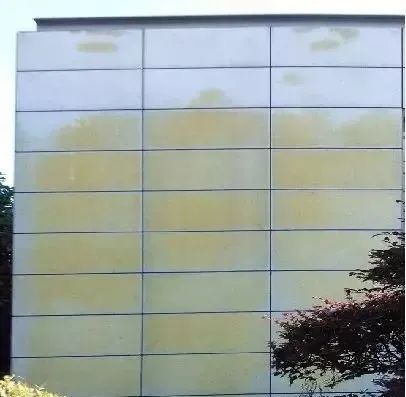

　　防水带来病变图

　　打磨杀手

　　打磨杀手也有四粒子弹：

　　1、第一粒子弹是，用水打磨带来大量的水，并渗入石材http://www.stonebuy.com/内甚至进入水泥层，可能由此带来石材http://www.stonebuy.com/泛碱或其它病变；

　　2、第二粒子弹是，选择软碟在打磨存在不同程度硬度的石材http://www.stonebuy.com/时，如花岗石中的麻石时，由于软碟在压力下具有变形性，在打磨过程中有欺软怕硬本领，将麻石中的软质部分打磨内陷，硬质部分打磨不动，从而造成麻石无论如何打磨“孔洞”永远存在，或越来越大。

　　3、第三粒子弹是，打磨走机不均匀，打磨表面不平整，出现波浪。

　　4、干磨也会带来“病变”接缝内陷。

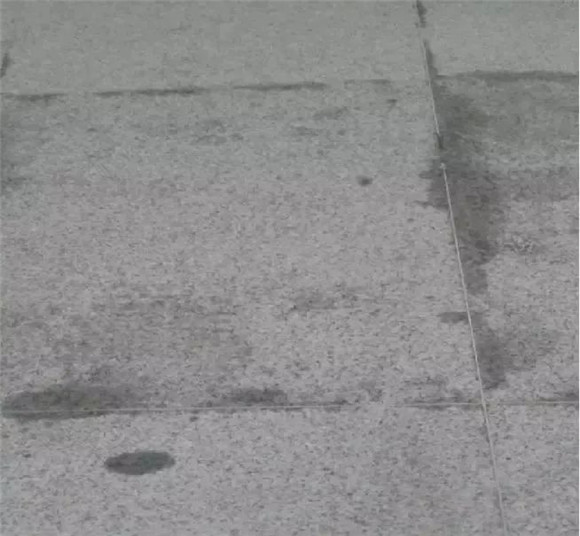

　　50号干磨胶内陷造成折光

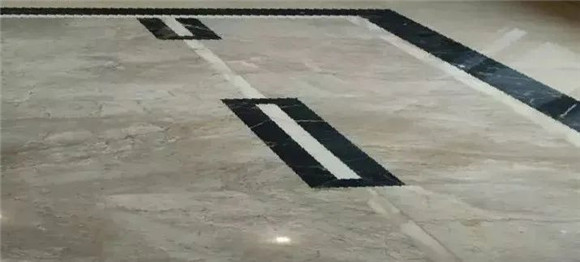

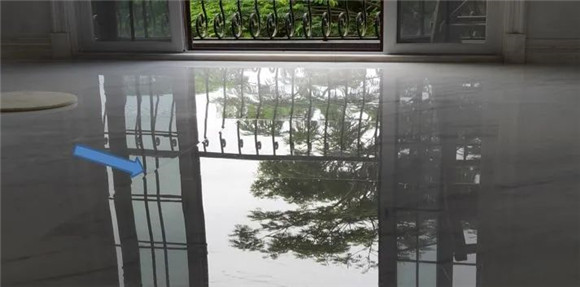

　　水磨50号并加魔硅“无接缝”照片

　　晶面杀手

　　●此杀手最可怕，真正做到于无形----潜移默化、温水煮青蛙。

　　头号杀手是抛光钢丝棉-----

　　1、伤害施工人员：晶面剂中的酸，在钢丝棉高温抛光时，挥发伤害现场施工人员。

　　2、主要外来锈源：钢丝棉其实就是铁丝棉，铁与酸反应生成铁盐，与空气中的氧和水反应生成铁锈，污染石材http://www.stonebuy.com/。

　　3、拉大石材http://www.stonebuy.com/毛孔和裂纹：对原来存在一定的细小毛孔和裂纹石材http://www.stonebuy.com/，如金碧辉煌、灰网等，用钢丝棉晶面将会造成孔洞和裂纹不断放大，并加速风化。

　　钢丝棉晶面表面发黄照片

　　含有蜡质的晶面材料

　　（绝大部分剂和部分膏）

　　传统或低档的晶面抛光材料，还无法摆脱用蜡质作为有机成膜成光的约束，剂做不亮加蜡、膏做不亮加蜡。那么蜡如何成为杀手的呢？

　　1、蜡质是有机材料，其晶面是“无缝无孔”（大点的也无法覆盖）成膜的，这样造成石材http://www.stonebuy.com/无法“呼吸”。石材http://www.stonebuy.com/底层水分无法蒸出，石材http://www.stonebuy.com/整体深色等其病变。更主要的是让石材http://www.stonebuy.com/本质“呼吸”功能荡然无存---凤凰变乌鸡，与低级瓷砖相当。

　　2、蜡质其耐磨性、耐候性、耐水性差，这样的晶面维持时间不长久。

　　3、蜡质属有机材料，具有一定的黄变性，晶面会随着时间增长而发黄色和颜色深暗。

　　4、用于墙面晶面，粘灰尘，且容易出现流痕（这是蜡质的拒水性的结果）；

　　5、含蜡质晶面材料所做出的晶面光泽发黄，物体倒影弯曲变形等。

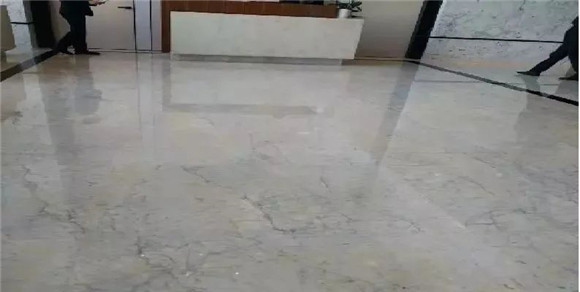

　　蜡质晶面材料带来的颜色深暗

　　大理石抛光粉

　　大理石抛光粉曾经是石材http://www.stonebuy.com/护理的历史功臣，历史铭记它的功绩，但到今天如果用它来冲锋陷阵，时势已经不合了---廉颇老矣，不能饭了。

　　1、大理石抛光粉不仅不能将硅酸盐类的花岗石、瓷砖等抛出晶面效果，而且很多以碳酸盐为主的石材http://www.stonebuy.com/也难于出理想光泽，如雅士白等。

　　2、扩大裂纹和毛孔：优先将毛孔中的毛糙突起腐蚀，将毛孔放大。

　　3、环境污染：排污量大，酸性物质进入下水道或江河，均会造成环境破坏。

　　4、带来新的泛碱：大理石抛光粉中的酸与大理石反应生成弱酸强碱盐，本身便是碱性。

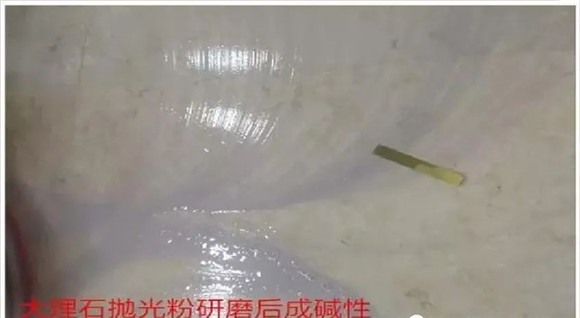

　　大理石抛光粉抛光后呈碱性图

　　渗透填充新型杀手

　　石材http://www.stonebuy.com/渗透填充，特别是无机渗透与填充应该是石材http://www.stonebuy.com/养护中新的趋势和发展方向。但是若选用的渗透填充材料不对，“战友”就将成无情的“杀手”。

　　若选择粘稠性的钠基或钾基水玻璃用于石材http://www.stonebuy.com/渗透填充，可能出现遇水性溶解还原----表面渗水或底部蒸发水时，孔洞再现甚至带来新的大量泛碱。

　　水玻璃用于水泥做固化时，是因为水泥中存在大量相对活性的“钙离子”，可以生成不溶于水的硅酸钙，而石材http://www.stonebuy.com/中无活性“钙离子”，只能与空气中的二氧化碳转化成硅酸，尽管硅酸不溶于水但水玻璃中大量钠或钾离子，促成其易溶于水。

　　刮胶杀手

　　石材http://www.stonebuy.com/表面刮胶，无论是AB的树脂还是光固化树脂，都是历史的无奈与错误。

　　树脂胶是不透气的，石材http://www.stonebuy.com/内或其底部永远存在水分，水分蒸发容易顶起起树脂胶；树脂自然老化，也造成脱落或粉化。这种处理方式，是自欺欺人的，不仅对石材http://www.stonebuy.com/养护无助，从长期来讲是一种破坏或谋杀。

　　MATH

　　二、幕后功臣

　　石材http://www.stonebuy.com/护理或养护中存在许多从外观上看不出来的品质与功能提升的工作，这个工作比其表面美观的更有价值。如果兼顾这一价值，那么就可以说，您已经从石材http://www.stonebuy.com/护理进入到了石材http://www.stonebuy.com/养护了。

　　石材http://www.stonebuy.com/养护是在保持石材http://www.stonebuy.com/天然天性前提下，进一步提升其外在美与内在功能的过程。是一个如少年之成长，汲取知识和营养，拥有智慧与体格的双桨过程。

　　防护于无形

　　这是个看不见、摸不着的幕后功臣。

　　1、用于石材http://www.stonebuy.com/底部，可以防护石材http://www.stonebuy.com/底部碱性物质上移（如泛碱），防止内部生锈，防止人造石底部碱化粉化；

　　2、用于表面，可以防止污渍渗入，可以防止酸雨停留时间过长而腐蚀表面造成风化、发白、粉化。

　　如此不仅保持石材http://www.stonebuy.com/外在美，更大大延长了寿命。这个防护剂尽量是渗透性的而不是覆盖型的，最好是含氟的耐候性强，且防油效果良好的。

　　渗透填充提升功能于无形

　　我们知道石材http://www.stonebuy.com/是大量存在毛孔的，同时我们还知道毛孔越小石材http://www.stonebuy.com/越致密，“基架”就越结实。我们找到一种渗透性极佳的坚硬的无机物----魔硅。通过渗透至石材http://www.stonebuy.com/内部，完成以下工作：

　　1、致密了石材http://www.stonebuy.com/且保持石材http://www.stonebuy.com/呼吸本性；

　　2、与石材http://www.stonebuy.com/中的碱性物质反应抵制石材http://www.stonebuy.com/泛碱；

　　3、渗透物本身具有非常良好的出光性和透光性；

　　4、提升光泽的透彻性与光泽厚重感；

　　5、还具有一定的耐酸性和抗风化能力；

　　6、对紫外线的反射率达80%减缓石材http://www.stonebuy.com/老化；

　　7、更能提升晶面抛光效率，降低人工成本；

　　8、晶面抛光后具有良好的防污防油性。

　　无机修补功在未来

　　传统修补用大理胶或树脂（AB树脂或 UV树脂），均存在以下问题:

　　1、有机与无机的相容性问题；

　　2、有机物老化与不耐候问题；

　　3、对石材http://www.stonebuy.com/毛孔的全堵塞问题；

　　4、石材http://www.stonebuy.com/中的水分将其顶起问题；

　　5、难于修补彻底问题；

　　6、难于打干净等问题。

　　“无机高分子粘结剂”，具有良好的无机物的高渗透性、高粘结性及耐候性；与无机石材http://www.stonebuy.com/具有非常好的相容性。

　　采取一边打磨一边喷涂方式，将用103度A/B 或魔硅与打磨出来的石粉湿润压入旧的毛孔、裂纹或新出现的毛孔、裂纹中，能将石材http://www.stonebuy.com/表面修复得如玻璃之平滑的手感和质感。这种修复若表面用无蜡质的晶面膏抛光，其持久性稳定性可与石材http://www.stonebuy.com/同寿。

　　晶面无形功能

　　好的晶面材料应是无机表面成膜材料，是默默无闻的幕后功臣，具有以下隐形功能：

　　1、不含蜡，保持石材http://www.stonebuy.com/呼吸的本质；

　　2 、修复表面划痕；

　　3、增加石材http://www.stonebuy.com/表面光泽，充分展示石材http://www.stonebuy.com/独具特色内在美与质感；

　　4、增加表面硬度与耐磨性质；

　　5、增加表面抗风化能力、耐水性好、延长石材http://www.stonebuy.com/的使用寿命；

　　6、不带来石材http://www.stonebuy.com/病变，更防止石材http://www.stonebuy.com/病变；

　　7、于施工者健康，于居住者环保，于环境友好；

　　8、操作容易掌握，使用成本不高；

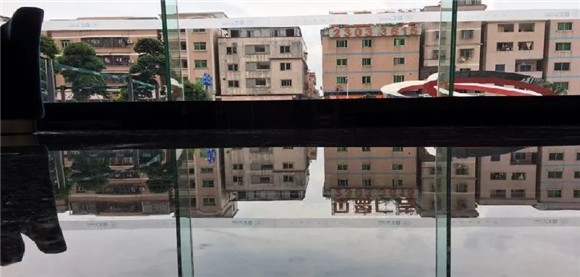

　　9、物体倒影真实清晰；

　　10、防滑性好，使用安全。
