误用洞石后会带来哪些后果？

[ 发布日期：2022/9/14 10:47:21 ] 浏览人数： 3779

　　笔者8月3日发布在《中国http://www.stonebuy.com 石材http://www.stonebuy.com/网》上的文章《不要再误用洞石了？》一文引起了许多读者朋友的关注，不少朋友向笔者咨询误用洞石后究竟会带来哪些后果？笔者依据一些洞石工程出现的问题撰写此文。

　　洞石材http://www.stonebuy.com/料的特点：

　　洞石，学名叫做石灰华，英文名：（Travertine）是一种多孔的岩石，所以通常人们也叫它洞石。洞石属于陆相沉积岩，它是一种碳酸钙的沉积物。

　　洞石大多形成于富含碳酸钙的石灰石地形，是由溶于水中的钙碳酸钙及其他矿物沉积于河床、湖底等地而形成的。由于在重堆积的过程中有时会出现孔隙，同时由于其自身的主要成分又是碳酸钙，自身就很容易被水溶解腐蚀，所以这些堆积物中会出现许多天然的无规则的孔洞。

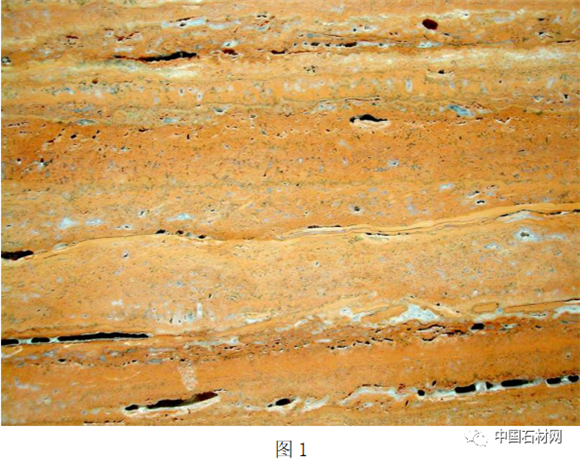

　　从图1可以看出洞石的表面布满了孔洞，正是表面孔洞多的原因，决定了洞石的使用有条件的。使用场所不对，必定导致洞石的装饰不能取得好的装饰效果，相反只能导致很差的效果，毫无装饰美可言。

　　1、洞石用于地面的后果

　　洞石用于地面主要场所酒店、宾馆的大堂；商场；写字楼大厅。事实上，洞石是不适合用于这些场所的。

　　（1）退光

　　退光是洞石材http://www.stonebuy.com/用于地面表面最为强烈的现象。因为洞石表面孔洞多，在打磨抛光前必须多次补胶将孔洞封住。因此洞石表面的光度多是胶表面反射作用的结果。随着安装于地面的洞石表面胶的被磨擦掉，光度也就随之退去，从而影响洞石表面的光泽。刚使用时的洞石表面熠熠生辉，非常漂亮，但使用了一段时间后洞石表面就就得暗淡无关了，装饰效果大大的降低了。

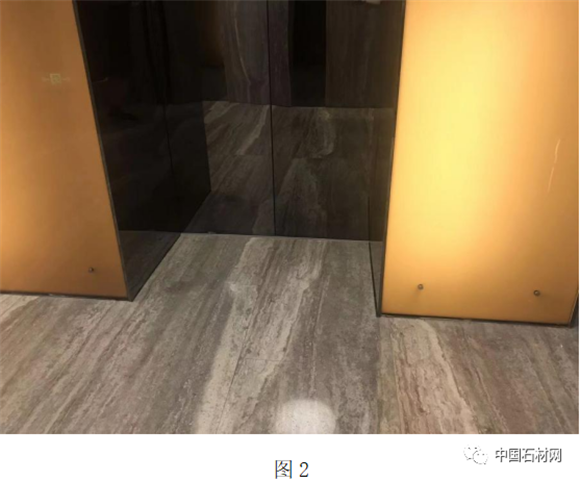

　　图2是笔者拍摄于深圳一个高端写字楼梯的银灰洞石的电梯厅口处地面，由于每天乘坐电梯的人多，此处的银灰洞石地面板已经无光度了，表面的光泽已经失去了，基本无装饰效果了。

　　（2）脱胶

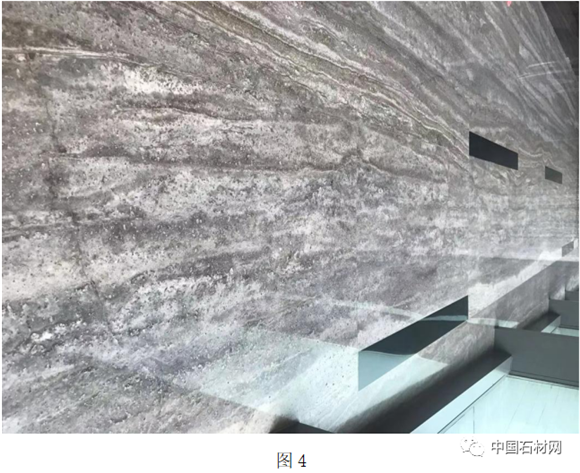

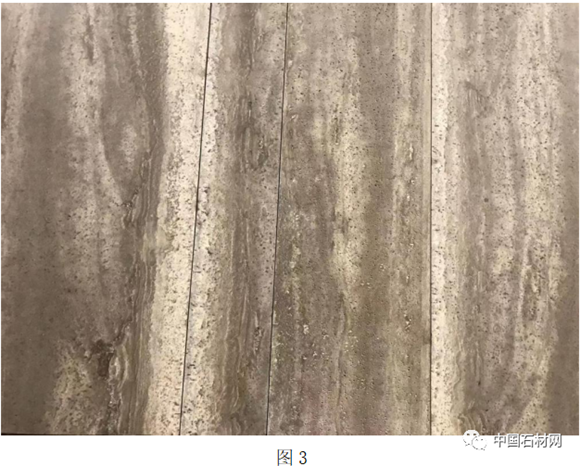

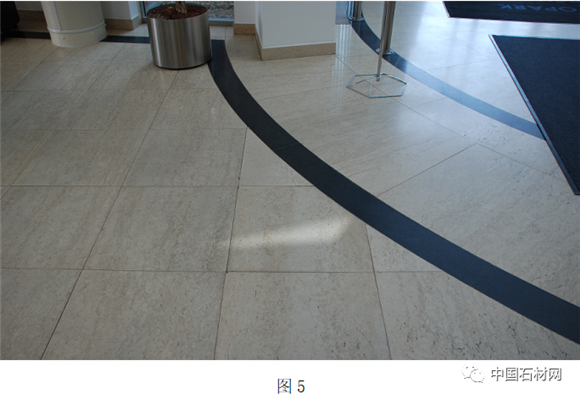

　　洞石用于地面由于每天都有人在上面行走，鞋子及鞋子上小的砂粒对洞石表面产生巨大的摩擦，天长日久孔洞内补的胶就会被磨损，有的甚至会脱落，严重影响装饰效果。图3～图5都可以看出来洞石表面的胶已经脱落了，孔洞又露出来了。

　　（3）孔洞内充填脏物

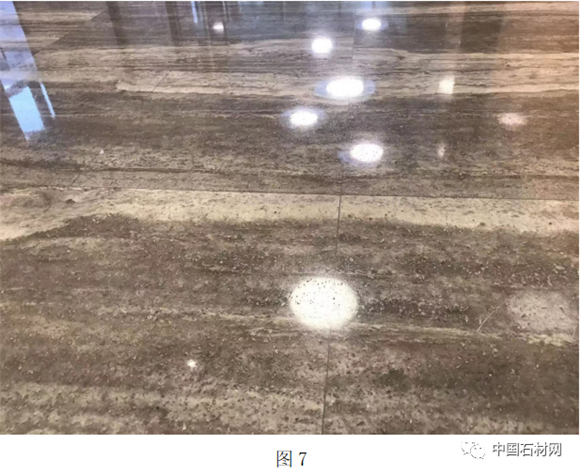

　　洞石表面及洞石孔洞内的胶在人的摩擦力作用必定脱落，胶脱落后孔洞就暴露出来了，露出“狰狞”的面目，装饰效果大大降低。孔洞的胶脱落后，给脏物提供了藏身之处。问题是这些脏物并非是为洞石装饰效果“添光增彩”之物，而是严重影响洞石效果之物，时间长了，脏物越入越深，久而久之根本无法清洁、清洗、清理，因而就形成了“麻子”的效果了。图6、图7中可以看出胶脱落后，表面的胶脱落后形成的密密麻麻的黑点。

　　（4）孔洞内滋生霉

　　无论洞石如何做防护都没法阻止洞石里的孔洞时间长里滋生霉物质，从而严重影响其装饰效果。尤其是安装在室外的洞石长期受雨水的影响更是易滋生霉物质。

　　（5）胶的变色

　　洞石补洞所用之胶没有哪家石材http://www.stonebuy.com/加工企业http://www.stonebuy.com/enterprise/会用耐候性好、永不变色的胶，这样补胶的成本很高，材料的售价也随之增高。作为消费者希望用最低的价钱买到最好的洞石材http://www.stonebuy.com/料，没有哪家石材http://www.stonebuy.com/加工企业http://www.stonebuy.com/enterprise/会做亏本的买卖和生意，因此在胶上作文章成了“秘而不宣”之事了。此外，胶时间长了自然会变色，加之补胶时洞石内部的孔洞水份、灰尘等脏物的影响，修补洞石的胶变色是很自然而然的事情，只是时间长短的问题。

　　图8、图9上银灰洞石表面的胶已经变黄了。

　　2、洞石用于建筑外墙

　　把洞石用于外墙真是件令人“提心掉胆”之事情，它犹如悬在人们头上的“达摩克利斯剑”，危险在未来随时可能发生。笔者为何有这种“杞人忧天”之想法呢？这是由洞石的材料力学特性及笔者的亲身经历所决定的。

　　洞石的抗剪、抗弯曲指标不合格。因此，洞石应用于外墙存在着很大的安全隐患，极其危险的。

　　洞石本身的真密度是比较高的，但是由于存在大量孔洞使得本身体积密度偏低、吸水率升高、强度下降，因此物理性能指标是低于正常的大理石标准的。由于同时还存在大量的纹理、泥质线、泥质带、裂纹等天然缺陷，这种材料的性能均匀性很差。尤其是弯曲强度的分散性非常大，大的弯曲强度可以到十几兆帕，小的不到1兆帕。

　　大量孔洞的存在不仅造成吸水率上升、强度下降，更重要的是造成这种材料的耐候性能差，冻融试验中样品被冻裂的现象常有，按美国标准在-20℃～70℃温度条件下经过150个循环后洞石已面目全非。

　　这是笔者历经许多的洞石工程加工经历所感知的。在笔者历经的洞石项目工程中许多的洞石都存在裂纹，甚至有些是断裂的，许多的产品http://www.stonebuy.com/sample/都是依靠钢筋、角铝材加固后交付的。难说那天钢筋、角铝与洞石脱开，洞石从裂纹处断裂，从天而降，这种危险发生只是早晚的事情。

　　再就是文中已经阐述了洞石的冻融试验是不合格的，把洞石用于外墙已经错误了，再用于北方寒冷地区就错上加错了。一颗小小的冰粒没有多大的威力，但是一旦小小的冰粒在孔洞内形成，它的力量就不可小觑了，足以让洞石胀裂，或加速胀裂，使原本的裂纹恶化，导致大麻烦的发生。冰在大自然中对岩石的作用众所周知，可谓“威力无穷”的，何况洞石材http://www.stonebuy.com/料呢？笔者不再赘言了。

　　3、洞石用于服务台

　　有些设计师想象力真是丰富，产品http://www.stonebuy.com/sample/的设计不考虑材料的特性，只追求他的个性张扬。把洞石设计在服务台上真是限制了笔者的想象力。

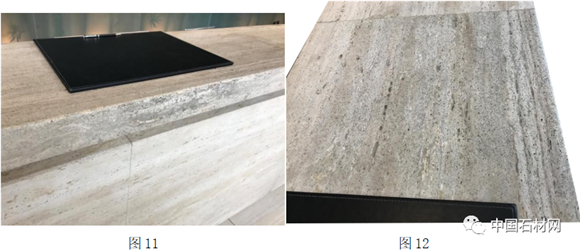

　　图11与图12为某高档饭店大堂洞石吧台，从表面看已经被顾客摸黑了，孔洞里遍布着黑色的物质，装饰效果极其丑陋了。难道设计师要的就是这种设计效果吗？大众们要的是这种设计艺术吗？

　　不懂石材http://www.stonebuy.com/的设计师真是“贻害无穷”啊！

　　我们用洞石装饰建筑物是为了给建筑物穿上一件美丽的外衣，使建筑物更加漂亮、美丽。然而，如果把洞石用错了地方就适得其反了，不但不能取得良好的装饰效果，反之使建筑的装饰效果更差，而且还浪费大量资源，大量的资金。当洞石表面出现严重的问题时还要花大量的资金做“劳而无功”的翻新处理。好石材http://www.stonebuy.com/只有利用在合适之处才能让建筑增光添彩，更加辉煌壮丽！

　　作者：晏辉
