大理石用于室外装饰与地面装饰出现的问题的工程非常之多，下面笔者列举几个阐述。
甲方见到如此装饰效果的安曼米黄，愤怒而要砸掉所有安曼米黄，并要我的朋友赔偿一切损失。
朋友只好向我求教，让我亲自去昆明代表她公司处理这件棘手的事情。看到照片上现场惨不忍睹的景象，我对朋友说这种事情我也没办法处理，去了只能任凭甲方的怒骂，自讨没趣。解决的办法就是更换掉所有出现问题的安曼米黄材料了，这种效果谁都不能接受的。最后，朋友只好将已经反渗水泥的安曼米黄材料换掉，损失惨重。
广州东方宾馆是
中国http://www.stonebuy.com最早的五星级宾馆，在上个世纪九十年代的时候使用金花米黄做地面导致板面充满大量污物，黑点、霉变，该工程案例至今记忆犹新。该宾馆开业没有多久就对地面进行大量翻新、对砂孔重新挖补、补胶。但没多久金花米黄板面再次产生霉变，发黑、污物充填在砂孔内。尽管通过打磨抛光翻新、挖补、补胶可以暂时让问题得到缓解，这只是一种治标不治本的方法，也是一种徒劳的做法。因为金花米黄材料特性决定了根本不能用于地面的装饰。
为撰写此文，笔者委托武汉的朋友前往武汉建设银行大厦拍摄照片。从照片看，当年光彩亮人的雪花白锥形柱了表面的光完全退了。

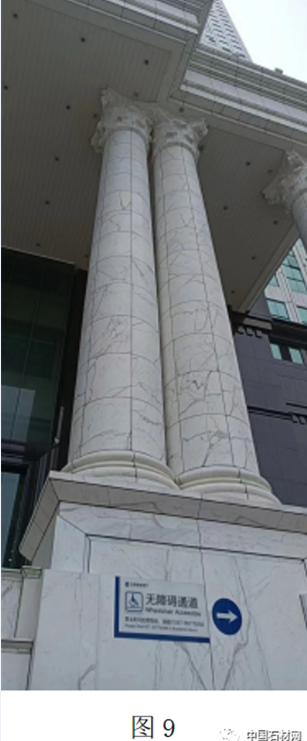

图9为立于武汉建设银行大厦入口处的雪花白锥形柱，已经24年了，但是表面的光度完全没有。

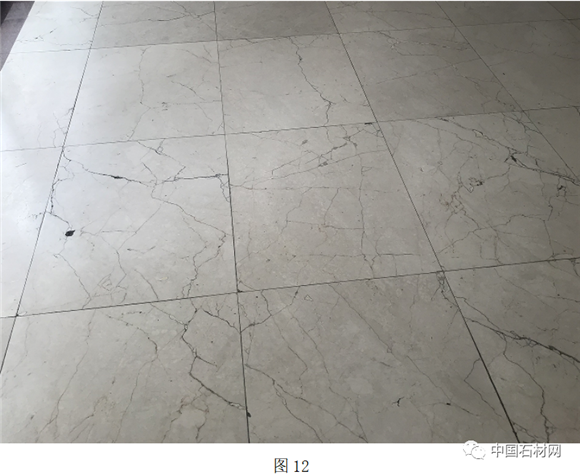

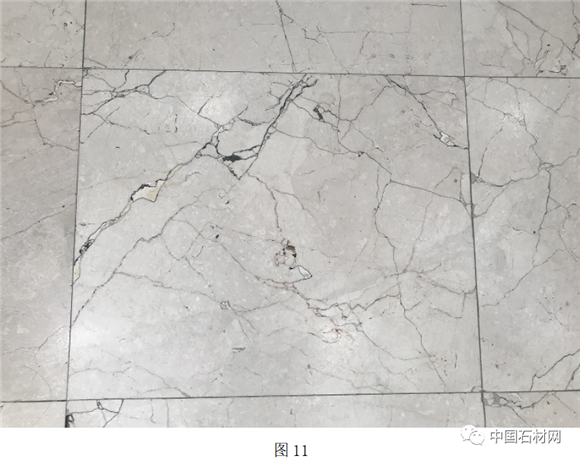

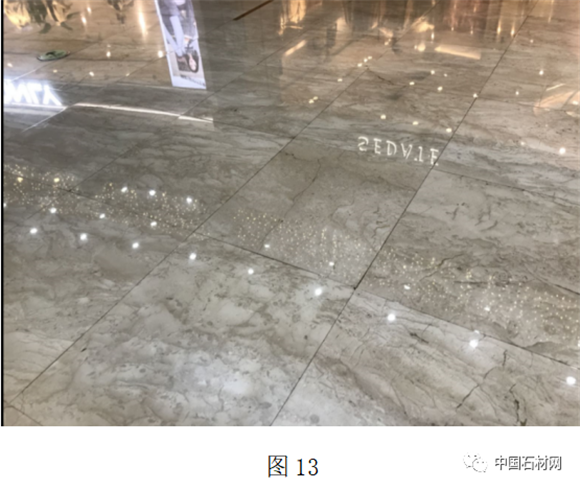

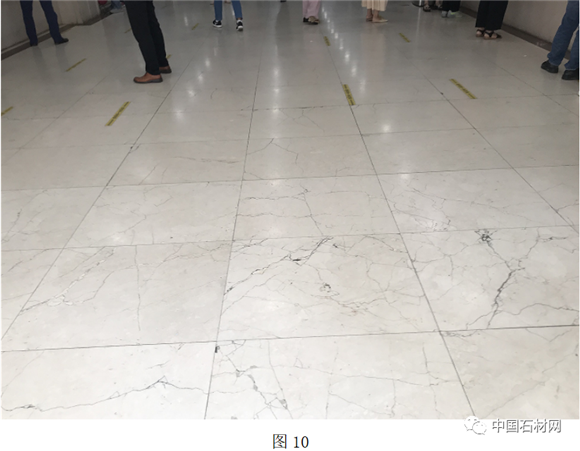

图13深圳市连城广场地面，表面裂纹极多，大多呈黑色的了。

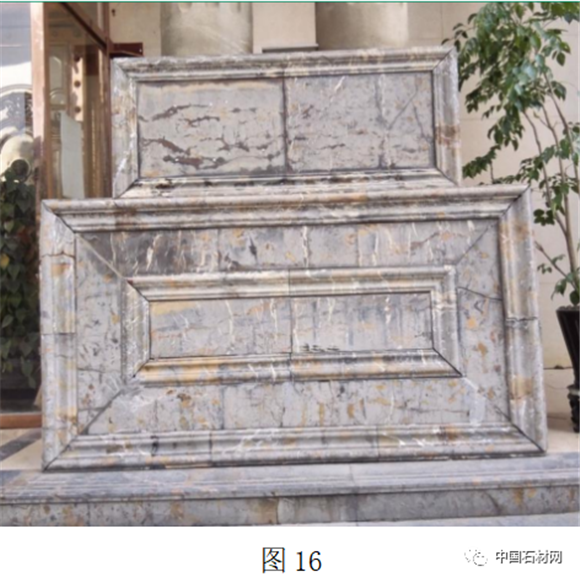

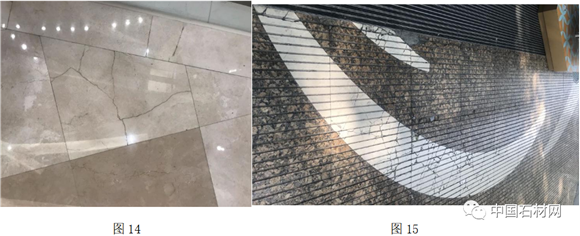

图16贵阳某商务宾馆入口阿富汗黑金花做的柱子，天长日久的雨淋、阳光的曝晒，表面光泽完全没有了，连颜色也退了。

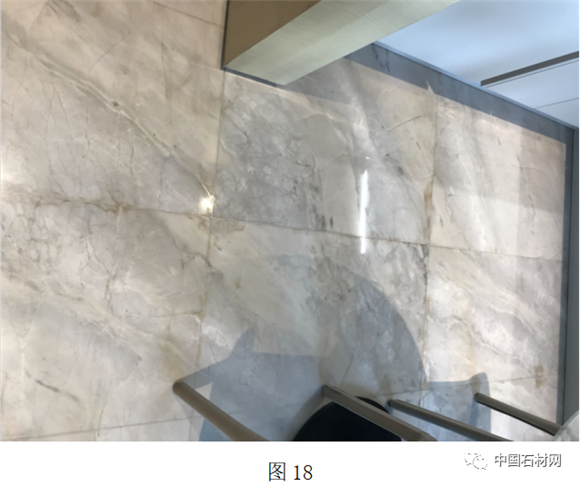

图18尚未交付业主就已经发黄，清洗的星白地面。这可是位于深圳湾高档住宅小区里的房子，价格市价不低于10万元/平方。

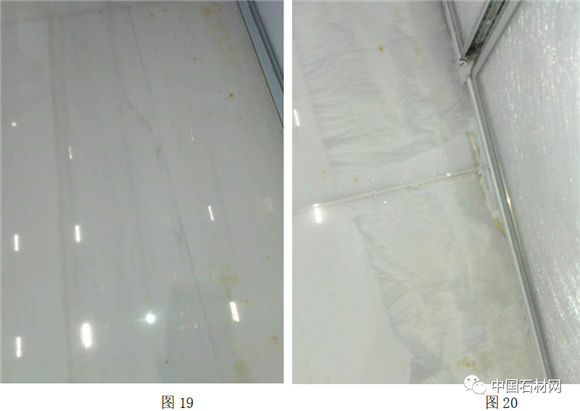

以上有限图片中心说明天然大理石用于地面、室外的装饰是存在严重的问题的。
天然大理石为何不能用于室外及地面是由天然大理石的理化性质决定的。
什么是大理石?
凡具有装饰性、成块性、可加工性的各类碳酸盐, 镁质碳酸盐以及有关的变质岩统称为大理石。
大理石的理化特性有哪些？
① 大理石较软，大理石用刀或指甲都能划伤，因而大理石的耐磨性较差；
③ 大理石怕化学物质，尤其是酸碱物质，因此大理石耐酸碱性差。
⑤ 大理石易变形，弯曲。
大理石存在的问题？
① 易污染、病变。
② 脆、易崩边、崩角
天然大理石的几个理化参数：
金花米黄：吸水率0.27%；孔隙率1.16%；酸溶蚀力1.582%；脚踏磨损抗力17.76。
大花白：吸水率0.19%；孔隙率0.70%；酸溶蚀力1.92%；脚踏磨损抗力19.75。
为了对比，列出2个花岗石的物理参数：
印度红：吸水率0.07%；孔隙率0.4%；酸溶蚀力0.134%；脚踏磨损抗力51.42。
英国棕：吸水率0.08%；孔隙率0.32%；酸溶蚀力0.183%；脚踏磨损抗力71.10。
以上几个物理性能指标反映出了天然大理石的吸水性比花岗石大；孔隙率比花岗石高；不耐磨。
太阳光、雨水对天然大理石的作用？
水泥对天然大理石的作用？

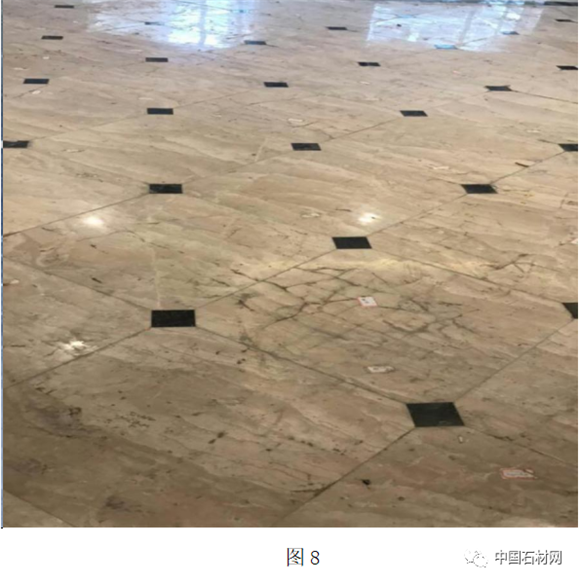

水泥对天然大理石的作用从生活中的一些常识中我们就可以知道了，它对天然大理石最大的坏处就是腐蚀天然大理石，从天然大理石的裂缝里钻出来，严重影响天然大理表面的外观。从图8及其它图片中均可以看出来。水泥可以说是天然大理石的第一号杀手。
勿庸多说了，总之，天然大理石的应用是有局限的，不能不分场合，不分场景地将天然大理安装在不适合的地方，这会引起大问题、大麻烦的。为何多年来，天然
石材http://www.stonebuy.com/受到诸多的诟病，大抵是因为把天然石应用到了不该属于它的位置处引发了太多的质量问题！

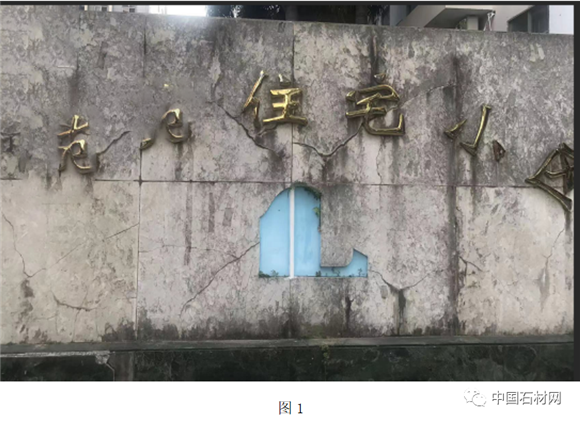

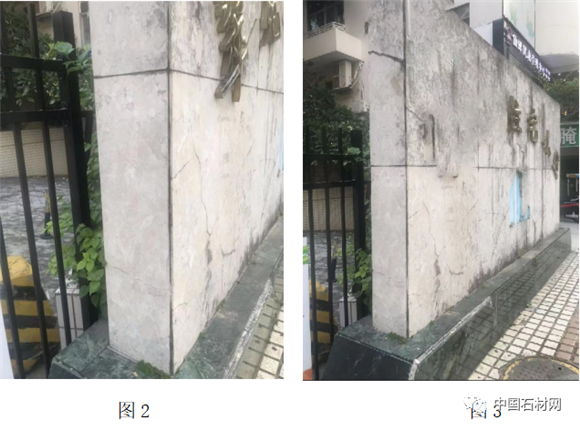

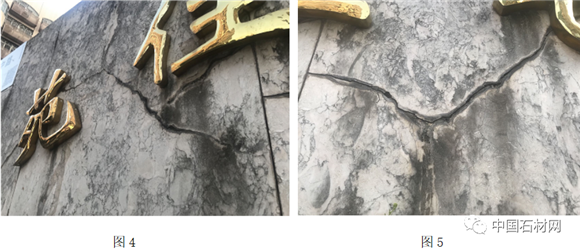

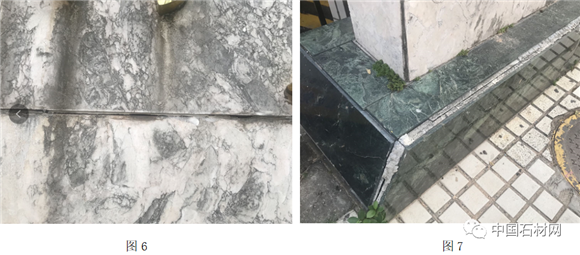

如文章开首谈到的小区的标识牌的金花米黄、大花绿，武汉建设银行大厦的雪花白，都惨遭了大自然环境的蹂躏、摧残，落到只能拆除、翻新的命运。
本文乃一家之言，未必正确。抛出该文旨在引发各方面的关注，讨论，使有限的天然资源得到充分的发挥和利用，装饰出建筑的最好、最美的效果！
作者：晏辉
新浪微博
在线客服
闽公网安备 35020302000986号
