1、所有骨架钢材需热镀锌处理。
2、挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。
3、焊缝必须饱满牢固。
4、钢架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。

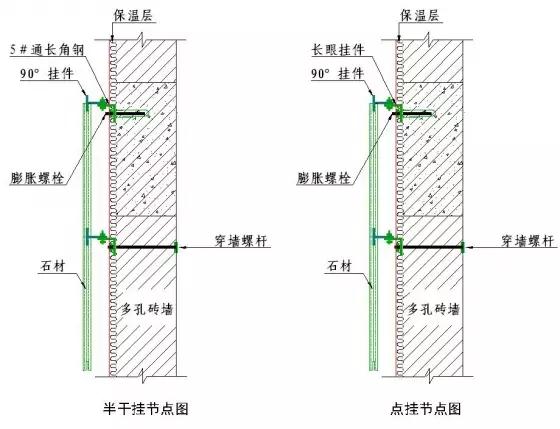

5、膨胀螺栓抗拔要求必须符合规范和设计要求。

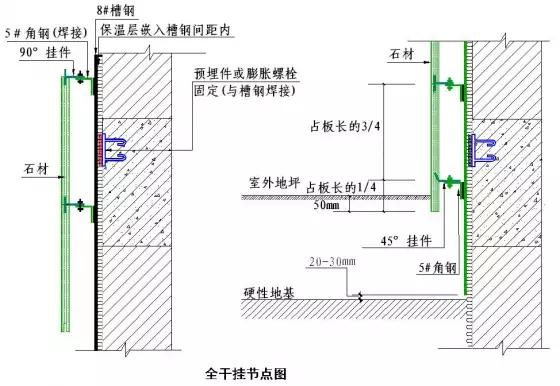

注：(1)室外花岗岩最低处必须低于室外地坪50，预防室外地面沉降时花岗岩露边; (2)槽钢离开硬性地面20－30mm。
注：膨胀螺栓横向间距根据板材调整,但最大间距不得大于1000mm。
说明：

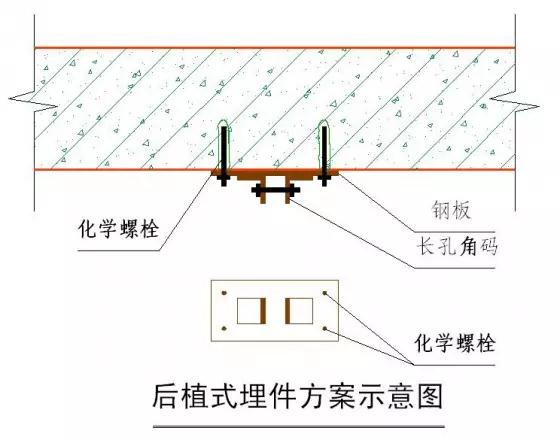

后植式埋件方案,要求钢板和角码先在工厂焊接加工,整体热镀锌完成后,进行现场安装。

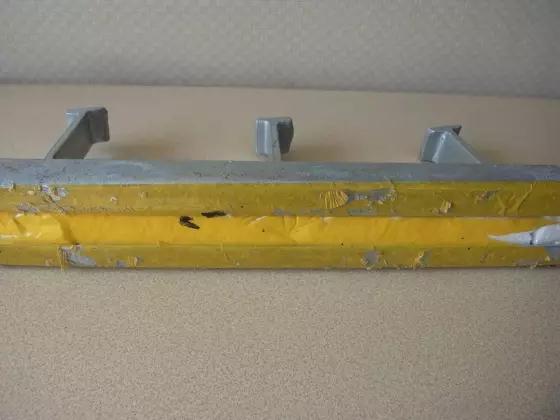

预埋槽式埋件方案图（一）

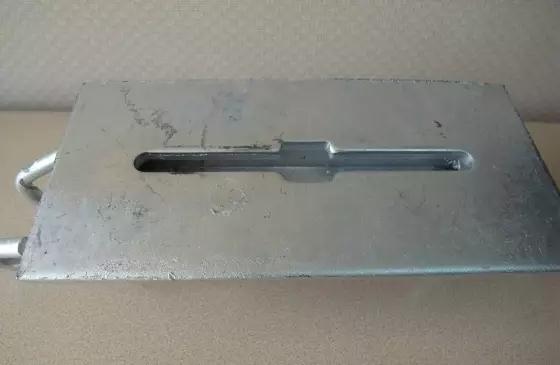

预埋槽式埋件方案图（二）

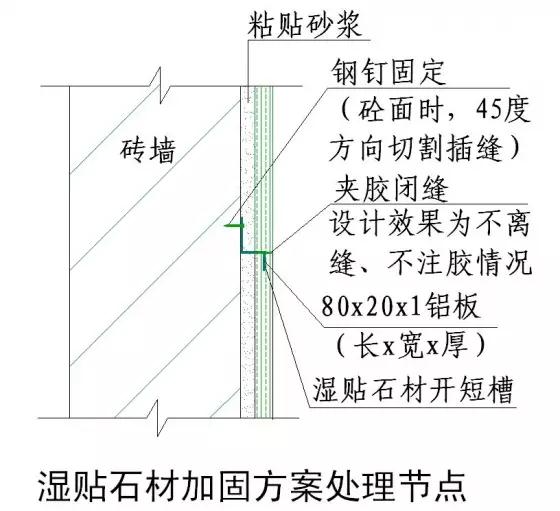

2、门窗洞及梁底朝天板应作铝片或扁铁侧面加固方案施工。
5、灌水泥砂浆时要求成45度方向灌实，所有腰线顶面板及压顶板严禁半干粉砂浆铺板，必须使用流动的水泥砂浆铺贴面板。

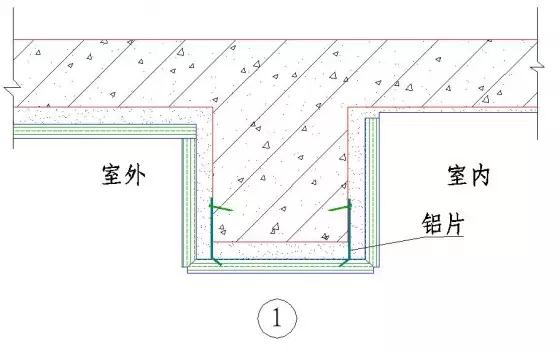

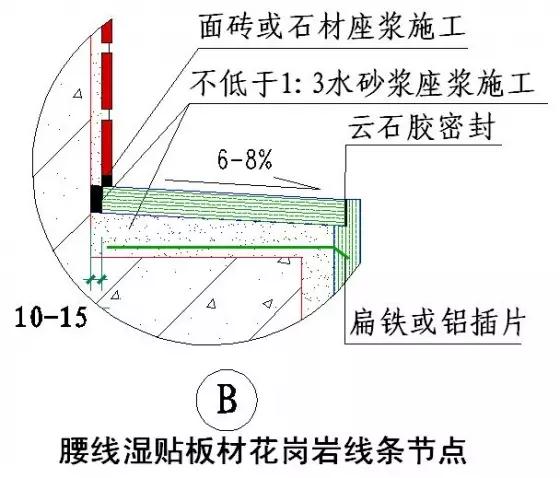

门窗洞及梁底朝天板铺贴加固节点

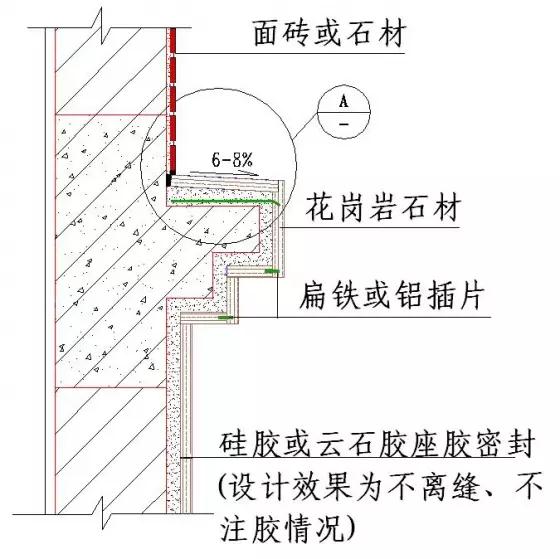

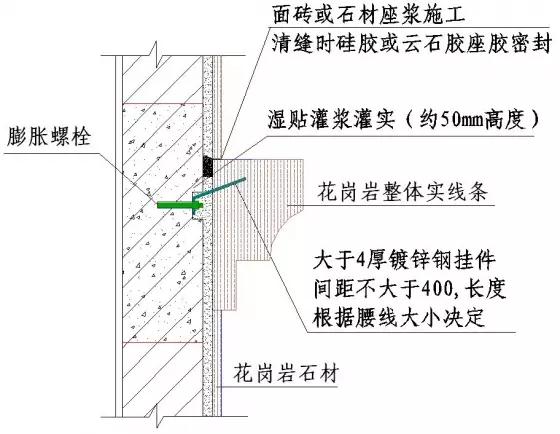

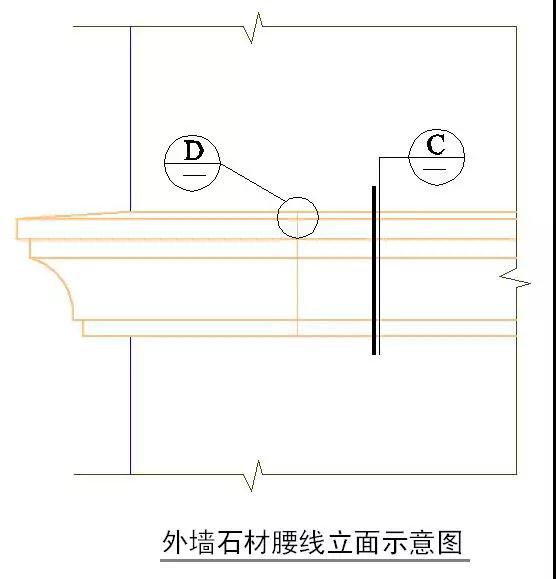

腰线湿贴整体花岗岩线条节点
注：
线脚压顶板与墙体之间预留10-15mm，施工时，压顶板从外向墙根方向挤压施工，使水砂浆从该预留缝中挤出，未饱满处用原浆灌实，压顶板定位后，将挤出砂浆清理。

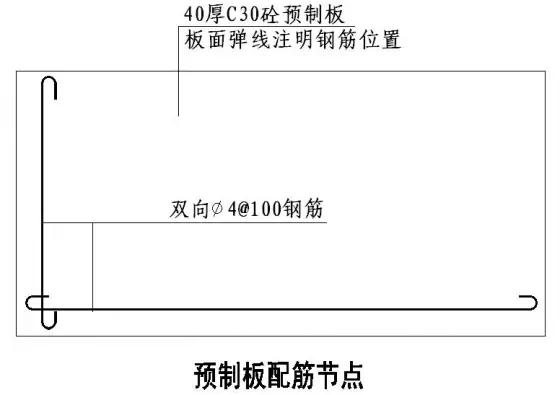

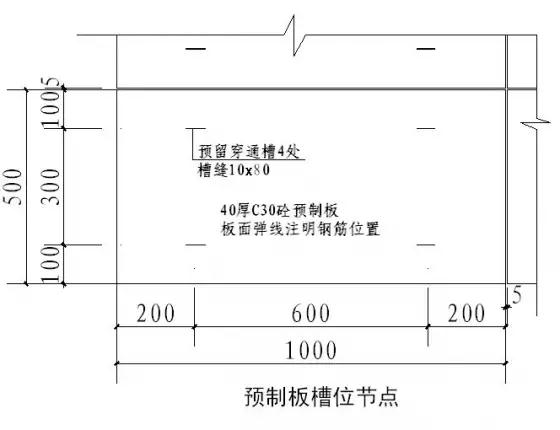

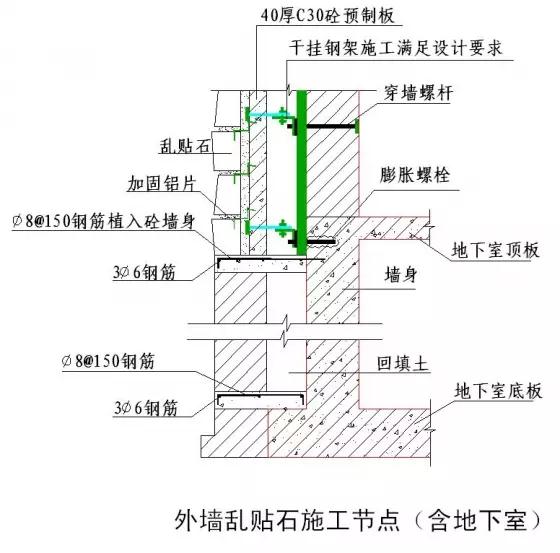

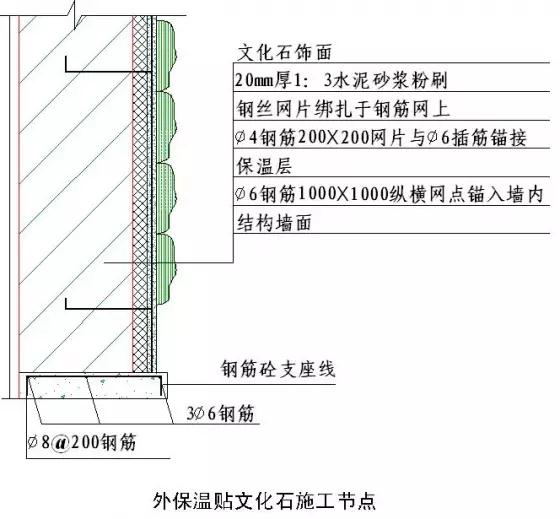

三、湿贴文化石、乱贴石做法
说明：
1、墙体为多孔砖砌体时，砌墙时预留φ6钢筋,如未作预留，应将钢筋惯穿至室内墙面锚接。
2、墙体为砼面时，可选用植筋方案施工。
3、文化石饰面高度超过一层时，在二层圈梁部位增设一道钢筋砼支座线，如有饰面要求，可选用暗设方案施工。

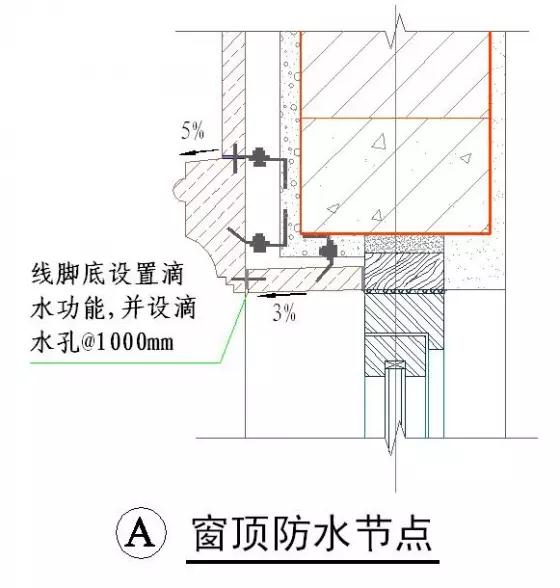

四、门窗与腰线部位
说明：

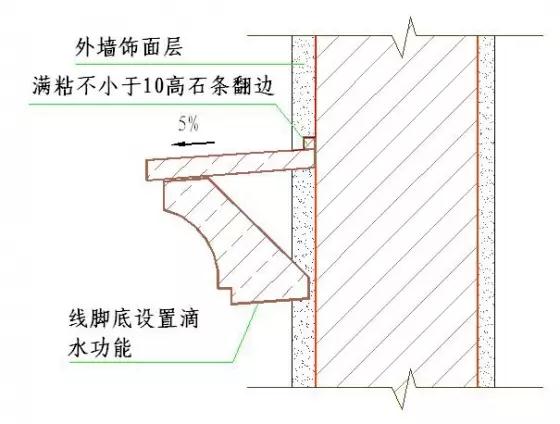

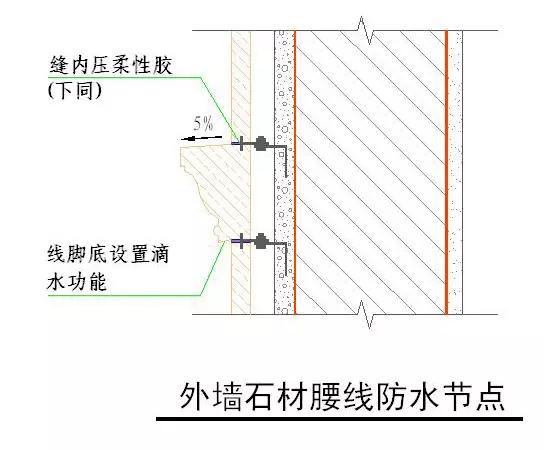

1、所有腰线必须保证上平面有坡度，下有滴水功能；
2、腰线拼接处保证不渗水。

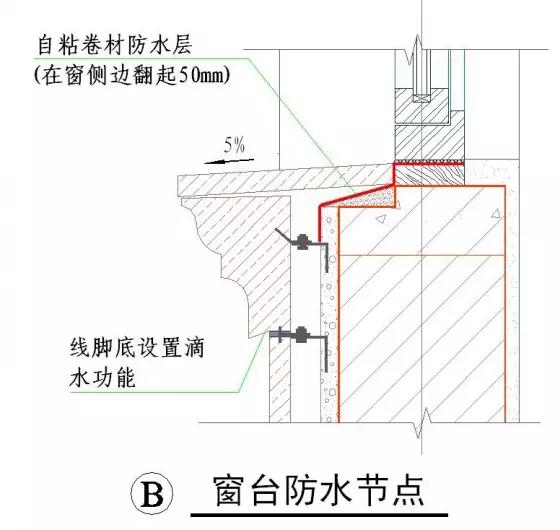

窗台防水节点(有附框)

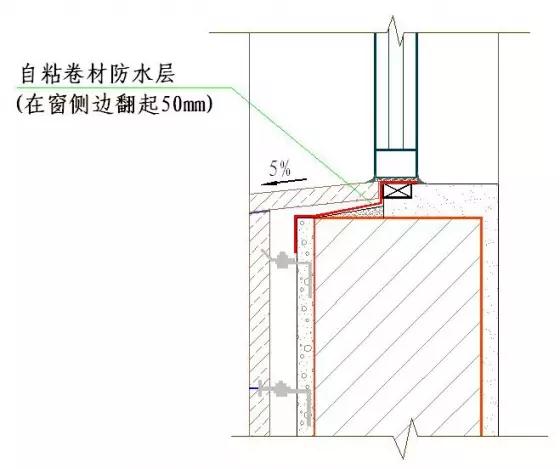

窗台防水节点(无附框)
注：室外花岗岩窗台及线脚基层水泥砂浆粉刷坡度大于10％。
五、阳台露台部位

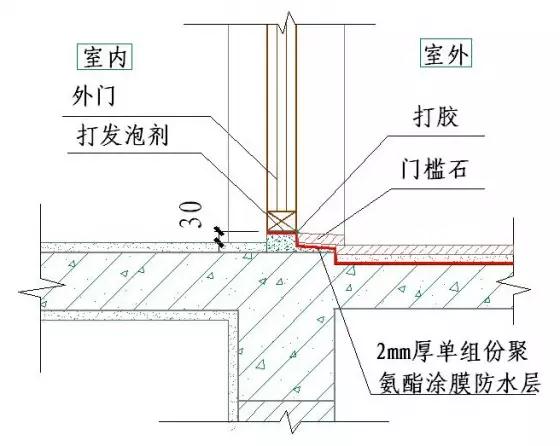

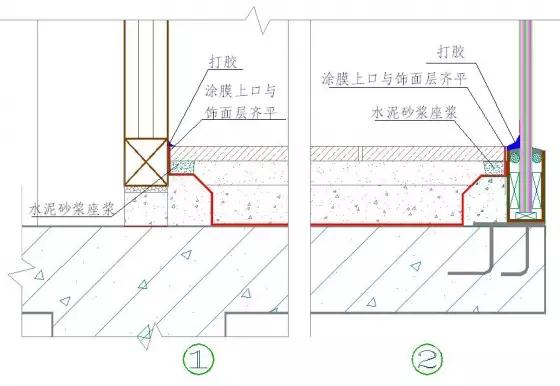

室外门安装及门槛石铺装及防水节点
说明：
外门框安装时，门框底口高出室内毛坯房交付地面30mm。

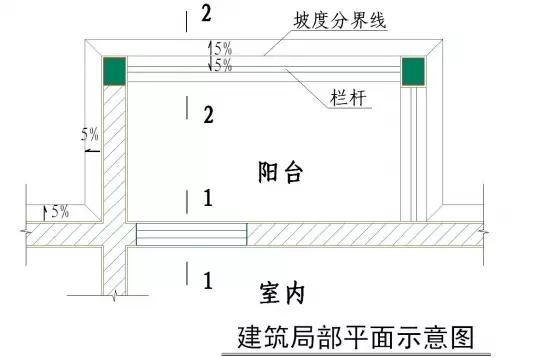

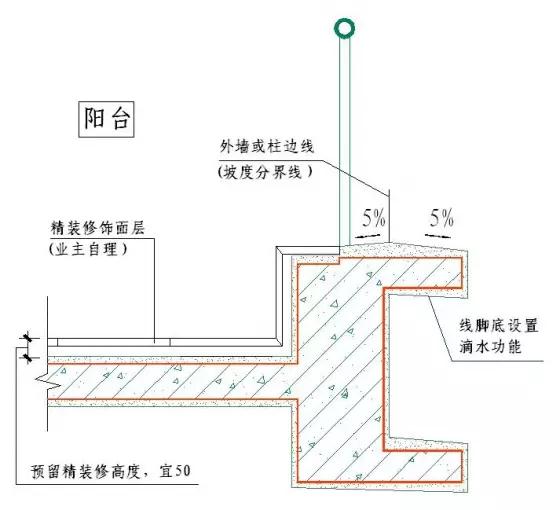

说明：
1、阳台上翻梁与外线条分别设内外排水坡；
2、在扶手栏杆内侧做企口，高差不小于20；
3、设置阳台栏杆高度时,要预留出精装修饰面高度，栏杆高度必须符合规范要求。

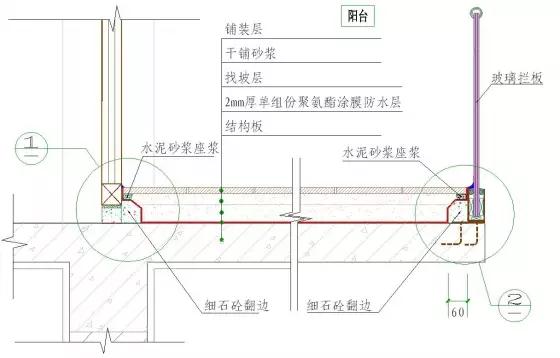

玻璃幕墙构造的阳台防水做法
玻璃幕墙构造的阳台防水做法节点
阳台墙踢脚防水处理节点
