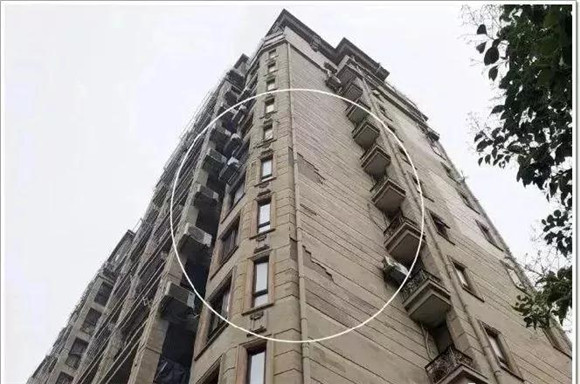

事故
16年 经验老师傅教你有效规避风险！
主要用途：

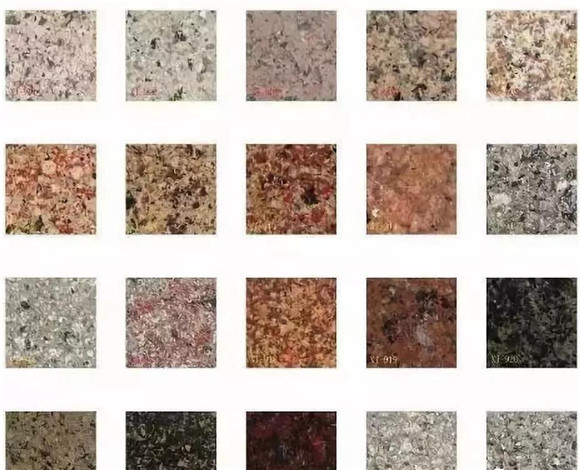

天然花岗岩其中含有石英，硬度较高，不容易造型，因此被广泛用于室内外的地面、踏步、柱面、勒脚，特别是建筑外墙墙面等处。

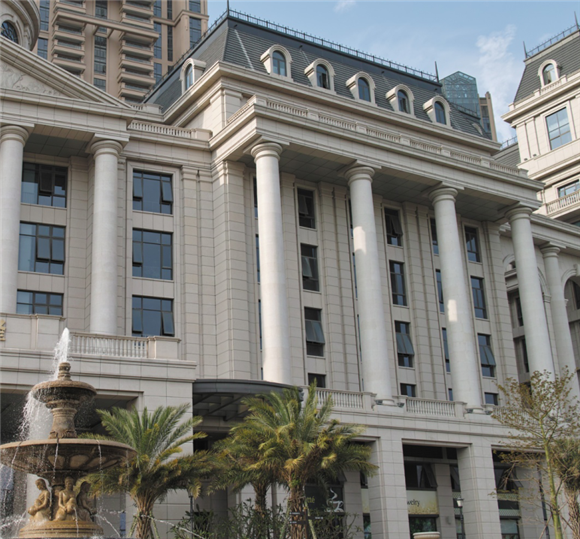

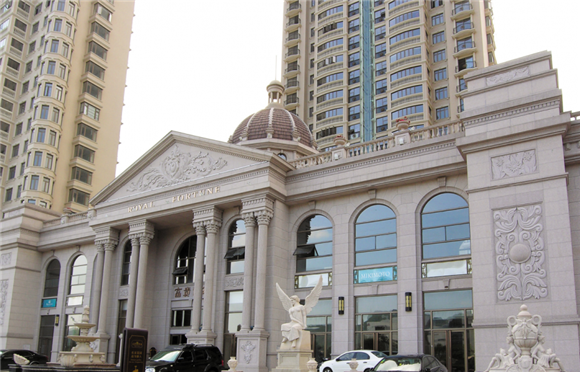

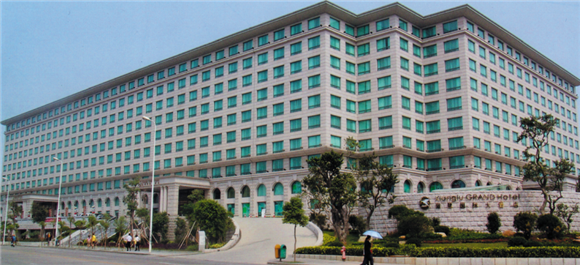

花岗岩色调鲜明、庄重大方，许多建筑都选用了花岗岩作为墙面装饰。
钢销式干挂法
1

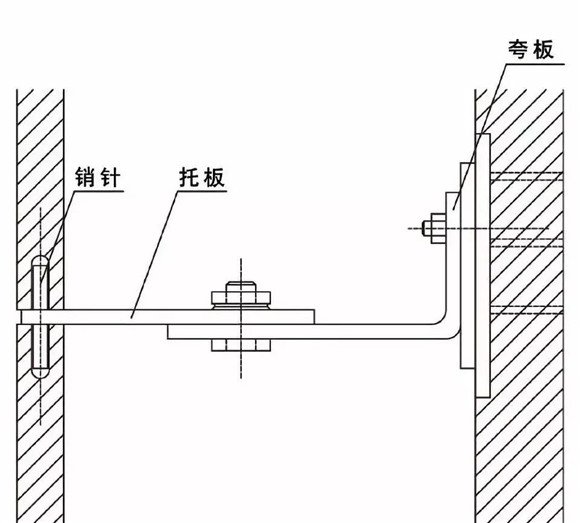

钢销式干挂法又称插针法，是干挂石工艺中最早、最简洁的做法。

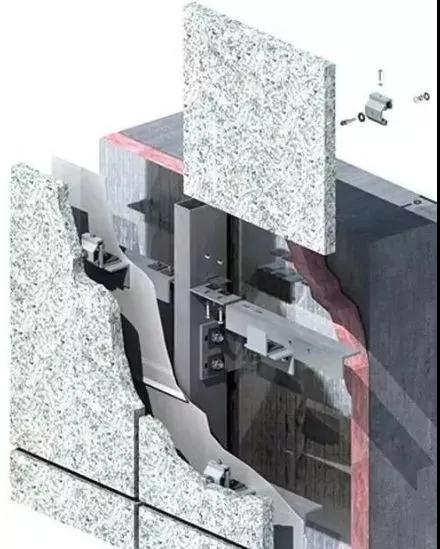

单肢短槽式干挂法
2

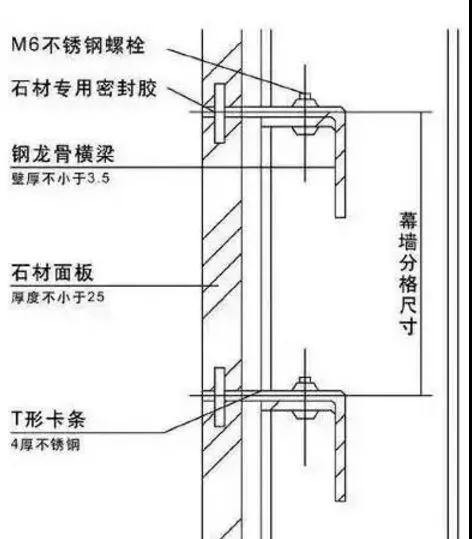

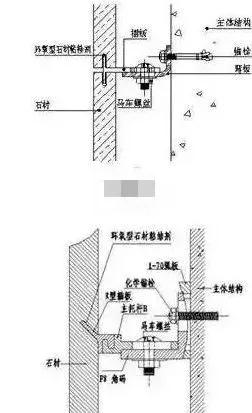

▲立剖面

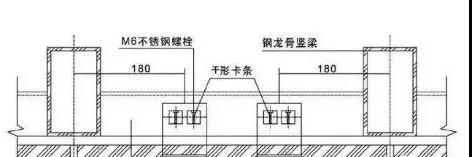

▲平剖面

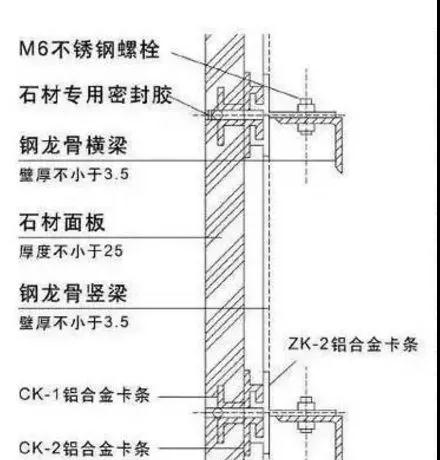

双肢短槽式干挂法
3

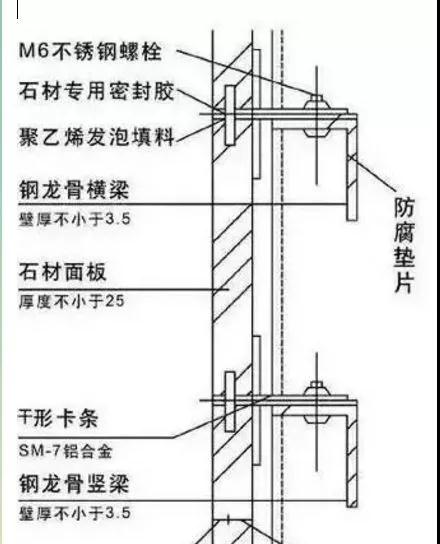

通槽式干挂法
4
通槽式挂法一般采用铝合金SE组合挂件(部分采用T型或蝶形挂件)，在每块石板上下边开通长槽，槽深度小于15mm，开槽宽度宜为6mm，挂件厚度大于4mm。

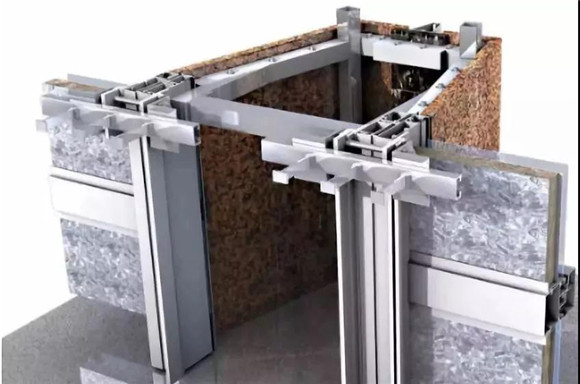

小单元式干挂法
5

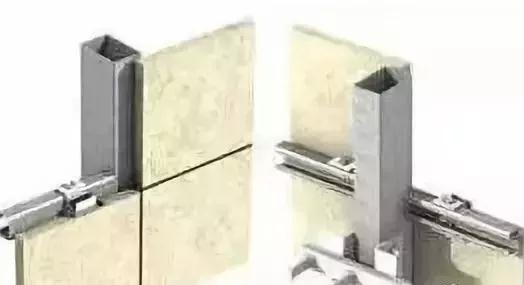

背栓式
6

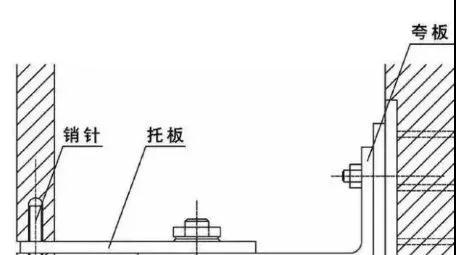

托板式
7
连接形式——铝合金托板连接，粘接在工厂内完成，质量可靠。
安装结构——采用挂式结构，安装时可三维调整。使用弹性胶垫安装，可实现柔性连接，提高抗震性能。
钢销式干挂法
1
钢销式干挂工艺是利用高强螺栓和耐腐蚀、强度高的柔性连接件将薄型饰面板挂在建筑物结构的外表面，或型钢骨架上，板材与结构表面之间留出一定的空腔。
01
工艺流程：基层处理——弹线——板材钻孔——固定主、次龙骨——安装连接件——安装饰面板——重复上述工序。
直至完成单片板墙的安装——清理板材饰面，贴防污胶条，嵌缝，刷罩面涂料。
短槽式、通槽式干挂法
2
短槽式、通槽式干挂法的施工工艺与钢销式干挂法工艺基本相同。它们的主要差别在于板材的开槽形式和挂件的形式不同。
02
（1）短槽式干挂法
每块石板上下边应各开两个短平槽，短平槽长度不应小于100mm，在有效长度内槽深度不宜小于15mm；开槽宽度宜为6mm或7mm。
(2) 通槽式干挂法
石板的通槽宽度宜为6mm或7mm，槽口应打磨成45°倒角。通槽式与短槽式基本一样。

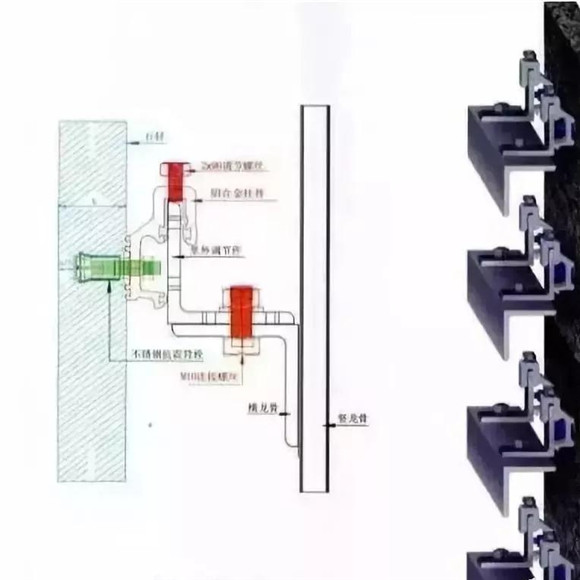

背栓式干挂法
3
FZP锚栓是按凸形结合锚固功能设计的。锚栓底部柱锥形件是进入拓孔中后再扩张就位，对拓孔周壁不产生挤压力，也被称为无应力锚固件。
FZP锚栓的锚固工序为：垂直钻孔→孔底拓孔→锚栓插入锚孔中→推进间隔套管锚固。
03
(1) 板材垂直钻孔和孔底拓孔
采用专用钻机，有移动式和固定式，采用金刚石钻孔技术、柱锥式钻头及压力水冲洗作冷却系统，通过孔深挡块和强制底部拓孔，可保证精确的钻孔深度和尺寸。
(2) 锚栓
锚栓的抗拉承载力与锚固深度直接有关，深度越大承载力越高，钻孔位置离板边的距离原则上是板边上的1/5。
（3）推进、锚固
推进间隔套管采用专用打入工具，在推进期间迫使在其下面的扩压环下部3个对称眼张开，与孔底板材形成3个接触点，并正好填满拓孔体积，和板材形成凸形结合，使应力均布，从而完成了无应力锚固。
—END—
