相邻转角板块的连接不应采用粘结方式。
所有骨架钢材需热镀锌处理。
挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。
焊缝必须饱满牢固。
钢架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。
后置埋件不可采用普通化学锚栓连接。

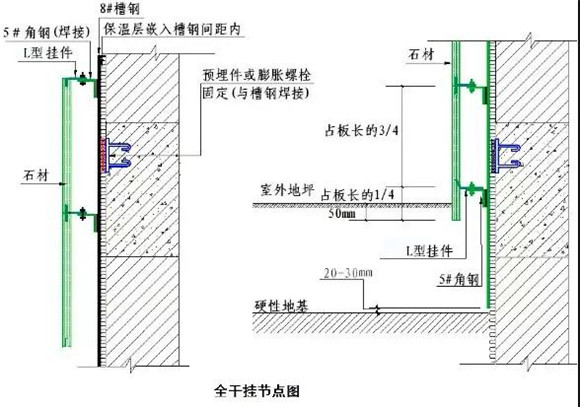

全干挂节点图
Tips
室外花岗岩最低处必须低于室外地坪50，预防室外地面沉降时花岗岩露边；
槽钢离开硬性地面20~30mm。
Tips

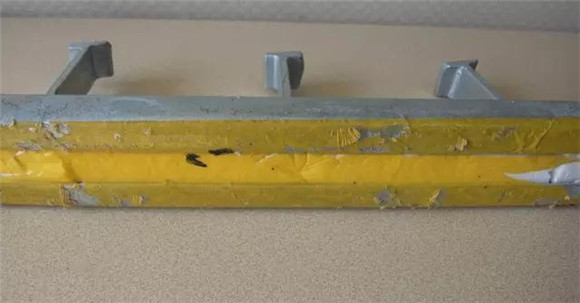

高性能的槽钢要可以吸收高达3kN的荷载，有效抗击外界的高冲击，特殊设计的齿边以及预埋技术保证了结构准确使用承载能力，消除发生滑移的危险，而热镀锌技术又使抗腐蚀能力大大增强。
预埋槽式埋件方案图（一）
预埋槽式埋件方案图（二）
Tips

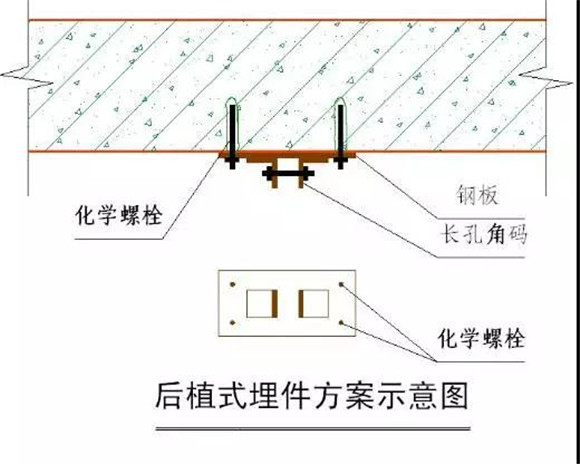

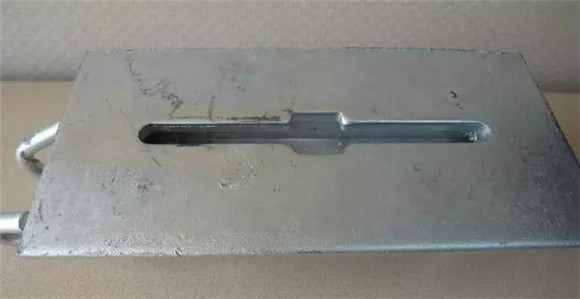

后植式埋件方案，要求钢板和角码先在工厂焊接加工，整体热镀锌完成后，进行现场安装。
