"石材背倒留1"的重要意义您知道吗？

[ 发布日期：2020-11-27 16:11:46 ] 浏览人数： 4175

　　20多年前做石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/时就知道了背倒留1的的工艺要求，但是当时并没有人解释为何要求这么做？做的作用和意义？

　　只是作为一项工艺纪律工厂要求做必须这么做而已。相信到现在很多石材http://www.stonebuy.com/生产企业http://www.stonebuy.com/enterprise/和从事很多年石材http://www.stonebuy.com/生产加工的人未必知道这种工艺要求源于那家石材http://www.stonebuy.com/生产企业http://www.stonebuy.com/enterprise/，这样做的作用和意义。

　　经过多年的实践总结、思索，将我认为背倒留1的作用和意义阐述给石材http://www.stonebuy.com/同仁们，使这项简单的工艺有了理论依据和支撑，遵守这项工艺的石材http://www.stonebuy.com/企业http://www.stonebuy.com/enterprise/员工不但知道其然，还知道其所以然。

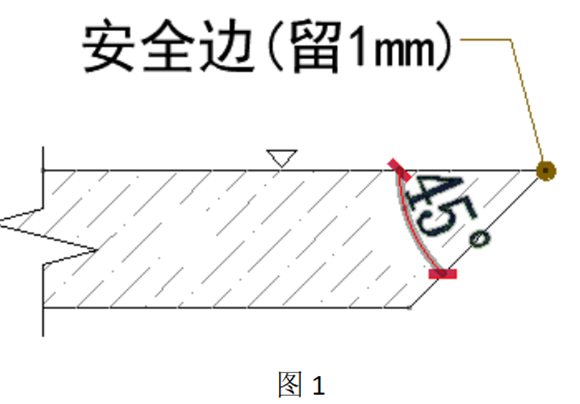

　　所谓背倒留1，意指做石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/背倒工艺加工时不管什么石材http://www.stonebuy.com/留1mm的小平台。见图1。

　　很多的石材http://www.stonebuy.com/生产企业http://www.stonebuy.com/enterprise/在做板材背倒加工时不会按图1的要求留1mm，即使留1mm，许多员工并不理解和明白留1mm有什么作用和意义？员工认为反正是领导安排这么做的就这么做；领导强调和监督我这么做我就这么加工，领导不强调和监督了，我就懒得留1mm，留不留我认为也没什么问题，无关大局，也没什么益处。

　　这一切想法和误解都源于对背倒留1mm的作用和意义不清楚导致的。其实背倒留1mm这样做有其一定的原因和道理的。

1、防止背倒时棱崩边、掉角

　　不管是大理石、花岗石，不管是有裂纹材料还是无裂纹材料，背倒加工时如果不留1mm的小平台，尖尖的棱稍受点外力很容易崩边、掉角。

　　至于裂纹多的石材http://www.stonebuy.com/，象金蜘蛛、金黄天龙、白玉兰、闪电西班米黄、世纪米黄、金世纪米黄、云朵拉灰、雅博玉等材料、背倒不留1mm的话，100%的绝对崩边，甚至有些崩得根本无法用，只能报废；

　　还有那些晶体颗粒大的石材http://www.stonebuy.com/，如啡钻、红钻、绿钻、金丝缎、绿星等花岗石材http://www.stonebuy.com/料，背倒不留1mm的话，100%的绝对崩边，甚至有些崩得根本无法用，只能报废；

　　还有那些松散、较软的材料，象爵士白、雅士白、斯拉夫白、部份卡拉拉白、部份雪花白石材http://www.stonebuy.com/等材料、背倒不留1mm的话，用手碰下或触摸下都会崩边。

　　如果背倒留1mm的话，这种情况可以大有改观，防止背倒时的棱崩边、掉角。

　　因此背倒留1mm最大的作用就是防止背倒加工时的棱崩边、掉角。

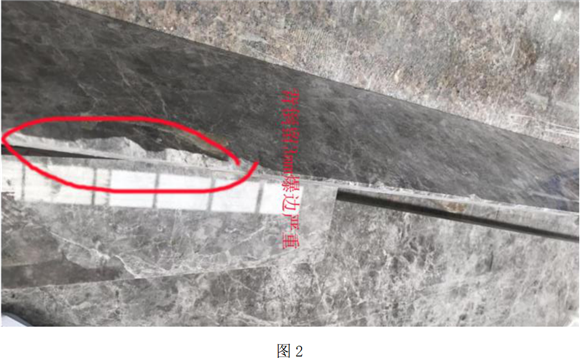

　　图2是深圳东塔公寓项目云朵拉灰背倒加工的产品http://www.stonebuy.com/sample/。由云朵拉灰石材http://www.stonebuy.com/属于发散性裂纹的材料，从图2中看出即使留3mm的平台依旧崩边严重。鉴于这种情况，该项目又将背倒留3mm改成了留5mm。

2、便于后续的粘接二次加工

　　石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/背倒后还要进行二次的粘接加工。如果背倒后的石材http://www.stonebuy.com/不留1mm的话，二次加工时相粘接的两件板相碰就崩边了，粘接好后产品http://www.stonebuy.com/sample/的胶缝大，而且不好修补，因为崩边处接触面积小，很难补牢，时间长了补胶处极有可能脱落。

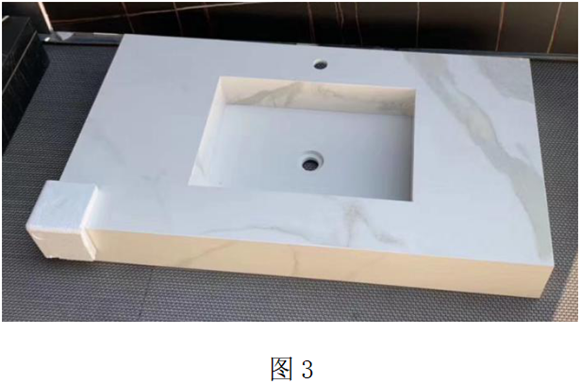

　　在不少用石材http://www.stonebuy.com/装饰的项目里常看到一些阳角粘接的产品http://www.stonebuy.com/sample/粘接处补胶质量差，补胶处胶的脱落，多是因为这个问题所导致的。图3中的粘接洗手台如果背倒时不留1mm，粘接时较容易崩边。

3、保护产品http://www.stonebuy.com/sample/安全，减少转运、长途运输损坏

　　背倒产品http://www.stonebuy.com/sample/不留1mm，尖尖的棱在产品http://www.stonebuy.com/sample/转运过程中，产品http://www.stonebuy.com/sample/长途运输时，板与板之间的相互挤压，撞击是很容易崩边的。留了1mm后，可以减少产品http://www.stonebuy.com/sample/转运、长途运输的损坏，提高产品http://www.stonebuy.com/sample/的安全性。

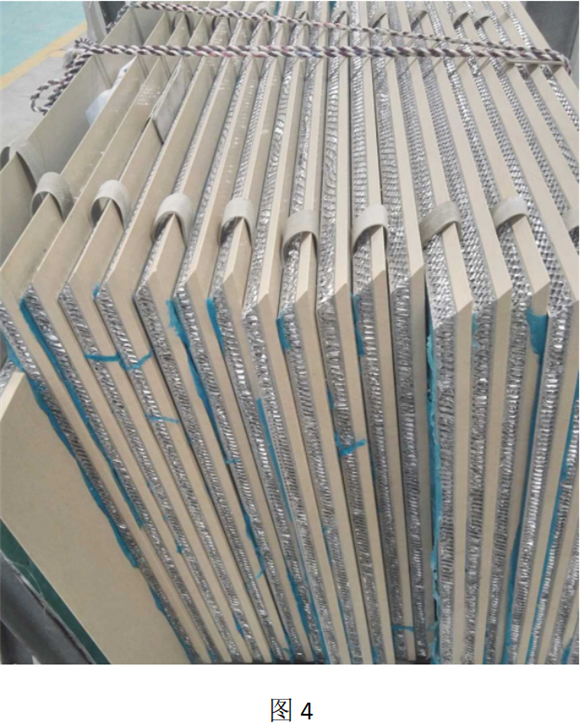

　　图4中可以看出背倒留1mm的产品http://www.stonebuy.com/sample/如果上下双边都做了背倒加工时，朝下的一边不采取特别保护措施的话，很容易崩边的。这个措施包括背倒留1mm台阶，用珍珠棉或背皮包裹保护措施。图4中的背倒处用背皮保护，防止背倒棱的崩边。

4、保障阳角的安装质量

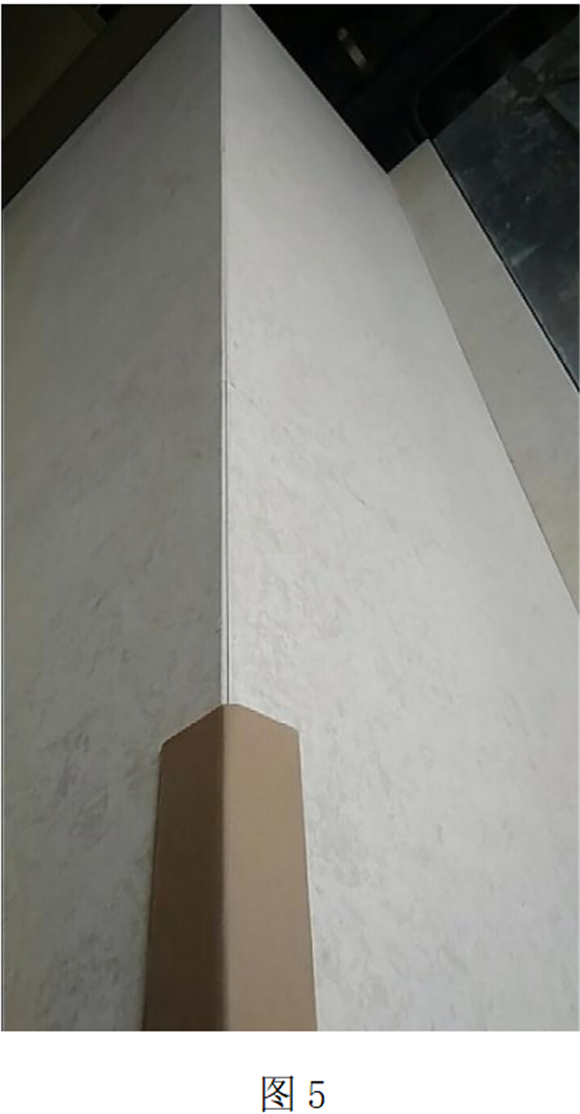

　　图5是拍摄于西安某重要建筑工程项目现场安装后的石材http://www.stonebuy.com/图片。图片5中可以看出背倒后板材留1mm台阶，安装后两件板之间形成了个直角小角，两件板没有相互紧靠在一块，安装后的阳角没有发生崩边现象，安装的质量非常好。安装后的产品http://www.stonebuy.com/sample/下部还用90°角的纸壳板保护，说明了阳角很容易损坏。

5、增加安装后产品http://www.stonebuy.com/sample/的立体效果

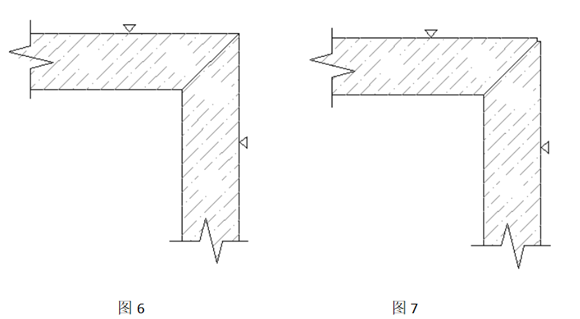

　　背倒后的产品http://www.stonebuy.com/sample/留1mm台阶，使安装后的产品http://www.stonebuy.com/sample/形成1个小直角，可以增加立体感效果，装饰效果更佳。从上面图5照片可见一斑。对比图6与图7，可以看出两个图在阳角处的效果不一样，图7因为1mm台阶在转角处有立体效果，而图6只是一种线性效果，缺乏空间立体感。这是设计细节的作用。

6、保障作业人员安全

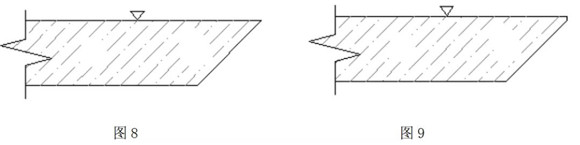

　　背倒不留1mm的产品http://www.stonebuy.com/sample/因为角太尖很锐利（图8），在产品http://www.stonebuy.com/sample/搬运、二次加工时如果生产员工手不小心触摸到这里，尖角犹如锋利的刀子很容易割伤手，割破皮，使生产员工流血受伤。虽然割破皮仅是小伤，但是由于生产现场条件有限，如果不及时处理或处理方法不当，可能也会成大祸的，小心为好。当将背倒不留1mm改成1mm后（图9），由于有了1mm平台的缓冲作用，尖角没有这么锐利，可以大大减少割伤手的风险了。

7、保证产品http://www.stonebuy.com/sample/质量

　　背倒不留1mm造成了石材http://www.stonebuy.com/崩边、掉角现象，崩边、掉角处难以修补，修补不牢固，而且一些白色材料修补后经过一段时间有可能黄变，严重影响产品http://www.stonebuy.com/sample/质量。背倒留1mm的加工工艺不仅可以减少背倒和二次加工时石材http://www.stonebuy.com/崩边、掉角的风险，同时对施工现场减少安装时的崩边、掉角作用和意义也很大，从而可以保证建筑物石材http://www.stonebuy.com/装饰的质量。

　　从文中可以看出石材http://www.stonebuy.com/背倒加工留1和不留1，两者虽然加工方式一样，却产生两种截然不同的作用和效果，前者显然对石材http://www.stonebuy.com/产品http://www.stonebuy.com/sample/的生产加工和施工更有利，更利于保证产品http://www.stonebuy.com/sample/的加工和装饰质量，而后者显然弊端较多，应该予以纠正。

作者：晏辉
