装饰基层用材工艺解析（石材部分）

[ 发布日期：2020/9/28 17:17:59 ] 浏览人数： 1718

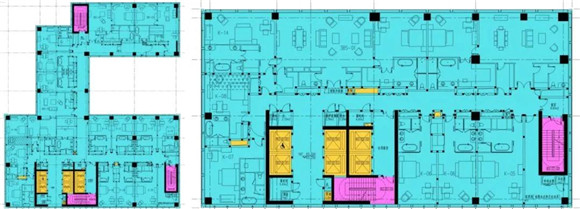

/ 平面图纸分析 /

　　通过对平面图纸分析梳理，结合对原土建结构的复尺，确定出适合该工程的不同功能分区的基层施工做法,通过运用不同的基层施工方法来达到最终设计效果的要求。

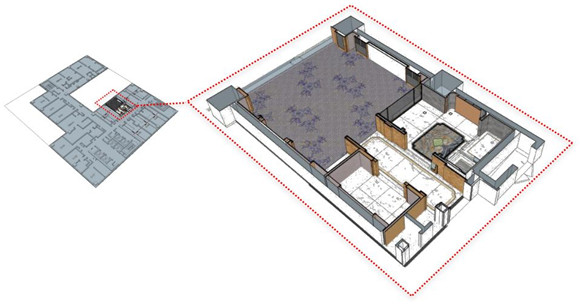

　　上图我们以一套酒店套房作为案例，通过对平面图纸分析梳理，结合现场情况，确定出适合本工程的基层施工做法。

/ 石材http://www.stonebuy.com/隔墙 /

　　⊕100mm厚石材http://www.stonebuy.com/钢架隔墙

　　通过科学的分析计算过程中运用到的材料厚度，尽量将调节尺寸预留在黏贴的步骤。

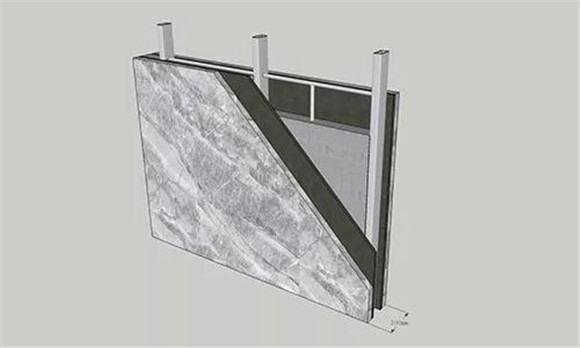

△三维模型分解图

△CAD节点图

　　过程步骤：植筋-地梁浇筑-方管焊接-“十字”网片焊接-满灌砂浆-墙面砂浆满批-倒圆角-防水层-防水保护层-石材http://www.stonebuy.com/铺贴。

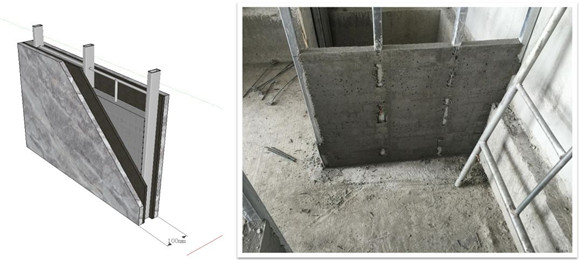

△100mm宽石材http://www.stonebuy.com/钢架隔墙施工案例

　　⊕120mm厚石材http://www.stonebuy.com/钢架隔墙

　　通过灵活运用龙骨的排布方向，进行整体墙面厚度的控制。

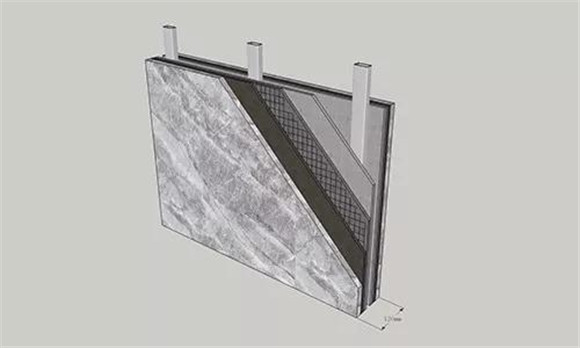

△三维模型分解图

△120mm厚隔墙做法节点

　　120石材http://www.stonebuy.com/隔墙三维演示

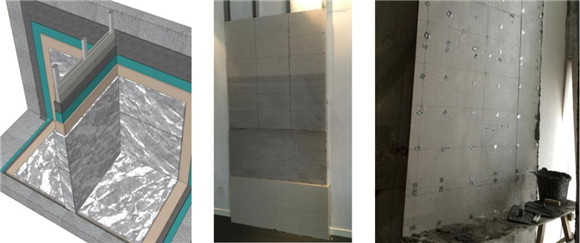

　　现场隔墙分层样板

　　水泥墙挂网不能直接用码钉枪固定，要采用螺丝加垫片

　　⊕140mm厚石材http://www.stonebuy.com/钢架隔墙

　　常见的140mm厚石材http://www.stonebuy.com/隔墙厚度：详见下图

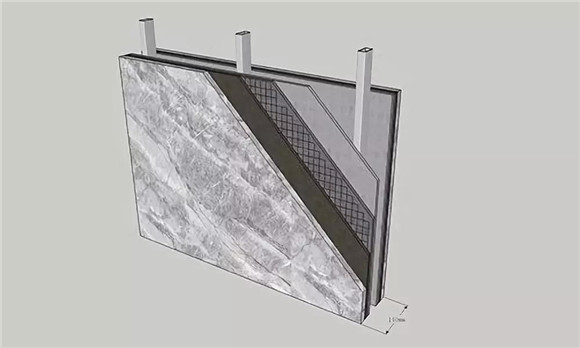

△三维模型分解图

(石材http://www.stonebuy.com/钢架隔墙尺寸：10cm、12cm、15cm)

/ 石材http://www.stonebuy.com/干挂墙面基层 /

　　⊕100mm厚石材http://www.stonebuy.com/干挂墙面基层

　　常规石材http://www.stonebuy.com/干挂基层100mm的空间预留做法；涵盖了穿墙丝杆+5#角铁+石材http://www.stonebuy.com/干挂件+石材http://www.stonebuy.com/。

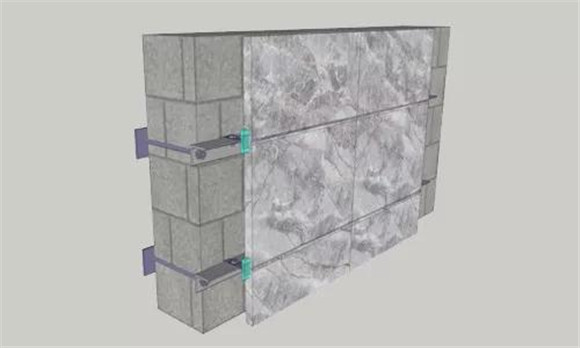

△三维模型分解图

　　⊕180mm厚石材http://www.stonebuy.com/干挂墙面基层

　　常规石材http://www.stonebuy.com/干挂基层180mm的空间预留做法。

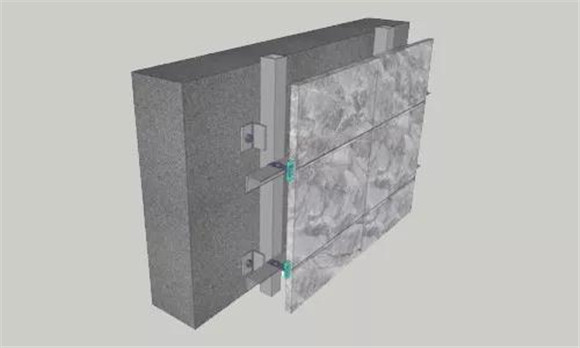

△三维模型分解图

△现场石材http://www.stonebuy.com/干挂基层180mm做法演示

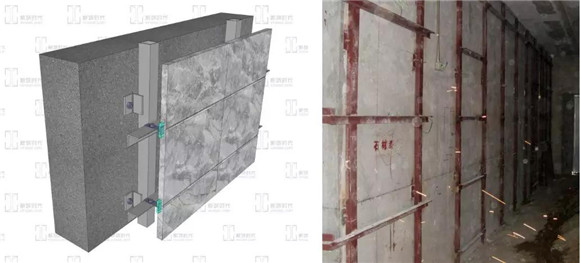

　　常规石材http://www.stonebuy.com/干挂基层210mm的空间预留做法；槽钢+ 5#角铁+石材http://www.stonebuy.com/干挂件+石材http://www.stonebuy.com/，适用于大规格板、大面墙体，前后尺寸根据造型要求进行调节。

△现场石材http://www.stonebuy.com/干挂基层210mm做法演示
