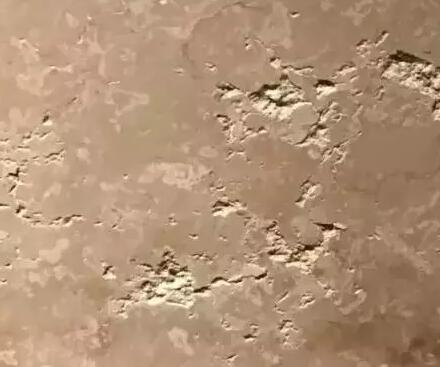

崩坑是指石材http://www.stonebuy.com/使用过程中，表面上局部出现的颗粒状或块状的剥落现象。

　　它是石材http://www.stonebuy.com/破损的一种，但这种破损显然不同于明显由外力作用造成的断裂和损坏。它的成因，更多情况下来源于石材http://www.stonebuy.com/内部，因此有它特殊的原因分析方法和处理技术。崩坑处理难度本身就比较高，要是出现在墙面上，难度就更高。下面我们就来阐述这种现象的成因。

　　1、石材http://www.stonebuy.com/问题的分析方法

　　石材http://www.stonebuy.com/问题的成因，不外乎“外因”、“内因”两种。不是外因，就只能是石材http://www.stonebuy.com/自身原因。外因和内因，缺少哪一半都不能算是科学的分析。尽管有些情况下用不着分析内因，但这不代表你不需要掌握。

　　举例来说：石材http://www.stonebuy.com/锈斑，有些是外来铁锈造成的，有些就是石材http://www.stonebuy.com/自身所含的铁元素造成的。再如白色石材http://www.stonebuy.com/泛黄现象，有些确实是外来污染造成的变色;但有些变黄就是石材http://www.stonebuy.com/内部的有机物氧化造成的。

　　内因和外因，当然是一种笼统的概括。但它代表的分析方法却是至关重要的。例如本案例，当通过现场勘察，当外部因素不足以解释这种崩坑现象时，就一定要转向去石材http://www.stonebuy.com/内部寻找原因。这个案例，原因就在石材http://www.stonebuy.com/内部!

　　2、石材http://www.stonebuy.com/内部盐分导致

　　这种石材http://www.stonebuy.com/，是源于地中海沿岸地区的米黄品种。地中海沿岸，包括埃及、西班牙、意大利、希腊、以及土耳其等国家。沿岸国家盛产米黄石材http://www.stonebuy.com/，如埃及米黄、西班牙米黄、莎安娜米黄(伊朗)等。

　　这些国家在地质上都和地中海有密切的关系，他们的陆地都是地壳上升和海水下降形成的。因此，上述这些国家的石材http://www.stonebuy.com/，在亿万年前，有些其实是泡在海水里的。

　　即便后来地壳上升，石材http://www.stonebuy.com/浮出了水面，但内部还是有海水的盐分滞留。这些盐分，在亿万年的沉积过程中，在岩体内部并不会有什么变化。但是等到被开采出来，锯切成板材，成为装饰品之后，这些盐分就可能在新的环境条件下发生变化。

　　一是板材加工过程中接触的大量水，会重新激活这些沉睡了亿万年的盐分，从而沿着石材http://www.stonebuy.com/内部的微孔隙进出。二是该案例处在广东这样炎热潮湿的环境中，即便是墙面，也时刻都在空气中的水蒸气的作用下，发生着水分的进出循环，会逐渐的使盐分沿石材http://www.stonebuy.com/的微孔隙析出。实际情况中，这类板材如果用到卫生间、地下室等区域，环境更为潮湿，这种现象往往就更为严重。

　　水分的蒸发和干燥、盐分的溶解和结晶，这些都会产生强大的应力作用。同时，溶解了的盐分，还能够破坏石材http://www.stonebuy.com/的胶结结构。综合作用下，石材http://www.stonebuy.com/就会出现盐类析出(类似返碱实际是泛盐)、崩坑、粉化等问题。

　　来源：新易丰石材http://www.stonebuy.com/护理企业http://www.stonebuy.com/enterprise/
