施工工艺流程及操作要点

施工工艺流程

操作要点

      施工前准备工作

　　1.熟悉图纸，绘制整幅深雕石材http://www.stonebuy.com/幕墙的分块方案图。深雕石材http://www.stonebuy.com/分块尽量做统一协调既利于加工雕刻又方便安装固定。

　　2.计算每块石材http://www.stonebuy.com/重量，及整幅深雕石材http://www.stonebuy.com/幕墙重量，设计计算幕墙的整体支架受力和深雕石材http://www.stonebuy.com/幕墙部位作单元验算，及出女儿墙部位石材http://www.stonebuy.com/的抗风荷载计算。复核主体结构承载力。

　　3.施工人员、施工机具、材料准备。

　　4.编制深雕石材http://www.stonebuy.com/幕墙脚手架施工方案，搭设脚手架。

　　5.主体验收后清理预埋件。

　　现场测量放线

　　1.根据图纸和整幅深雕石材http://www.stonebuy.com/幕墙的分块方案图，对外墙面进行测量放线，消化尺寸误差。确定整幅深雕各边边界线和每块石材http://www.stonebuy.com/的定位线。实行分块尺寸控制和总尺寸控制，并对尺寸线进行复核。

　　2.根据现场测量定出的整幅深雕各边边界线和每块石材http://www.stonebuy.com/的定位线的实际尺寸，绘制整幅深雕分块详图，并对每块石材http://www.stonebuy.com/进行编号，提供给石材http://www.stonebuy.com/加工厂进行加工。

　　梁上构架、连接件及支架体系龙骨制作

　　根据设计和现场尺寸对梁上构架、连接件及支架体系龙骨进行划线下料、定位、钻孔、铣槽等，制作完成后进行尺寸复核。并对材料进行热镀锌处理。

　　梁上构架、连接件安装

　　1.深雕石材http://www.stonebuy.com/荷载集中部位的在出屋面无板框架边梁的梁四角、角钢内面也抹上乳胶水泥后，立即将角钢贴上。梁顶、梁底承重槽钢替代部分连接缀板,缀板与角钢焊接，梁上构架节点详图

梁上构架构造

　　2. 梁上构架部位的连接件为构架组成部分的梁顶和梁底槽钢，安装时应与预埋件上连接件定位垂线一致。预埋件上连接件安装按定位垂线将连接件与埋件点焊，待立柱龙骨安装后再进行满焊。

　　3. 梁上构架及梁上构架部位的连接件安装结束经验收符合要求后，再进行支架系统的龙骨安装。

　　石材http://www.stonebuy.com/支架体系龙骨安装

　　1.立柱与连接件连接采用不锈钢螺栓，先将连接件与梁上构架及预埋件点焊定位后，再将立柱与连接件采用不锈钢螺栓连接。立柱全部调整到位后连接件满焊牢固，立柱的垂直度、平整度、标高、尺寸全部验收合格后紧固全部连接螺栓。

立柱与主体结构连接详图

　　2.横梁安装，先根据竖向分格尺寸水平线将角码焊接在立柱上，再将横梁用不锈钢螺栓固定在负码上。横梁安装后经复核调整至尺寸、水平、标高、平整度全部合格后紧固全部连接螺栓。

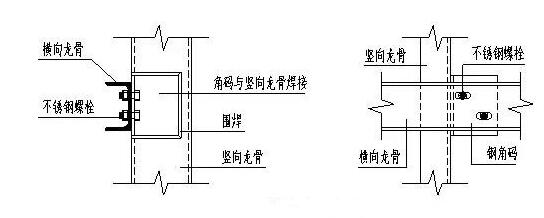

横梁与立柱连接详图

　　3.支架体系安装结束后对所有焊接处进行焊碴清理刷防锈漆。组织支架体系验收，符合要求后方可进行石材http://www.stonebuy.com/吊装。

　　弹分块定位线

　　根据整幅深雕分块详图在已验收合格的骨架上弹出每块石材http://www.stonebuy.com/的定位边线和整幅深雕图案的边线及控制线。每块石材http://www.stonebuy.com/安装时安整幅深雕分块详图对号入座，安每块石材http://www.stonebuy.com/边线定位控制。

　　石材http://www.stonebuy.com/下料、雕刻

　　石材http://www.stonebuy.com/加工厂根据整幅深雕分块详图、石材http://www.stonebuy.com/的尺寸详图、每块石材http://www.stonebuy.com/所处位置最大厚度进行下料雕刻，雕刻完成后按图编号。

　　石材http://www.stonebuy.com/预拼、尺寸复核、整修

　　整幅深雕图雕刻结束后，选择平整场地按整幅深雕分块详图弹线编号，石材http://www.stonebuy.com/对号入座拼成整幅深雕图案。对每块石材http://www.stonebuy.com/进行尺寸、图案校核检验，不符合要求的石材http://www.stonebuy.com/给予修整，确保接缝严密、图案对接无偏差、尺寸准确，并复核整幅图案的总尺寸。整幅深雕图案预拼合格后弹出每块石材http://www.stonebuy.com/安装控制线。

　　石材http://www.stonebuy.com/开孔、钻孔

　　石材http://www.stonebuy.com/预拼检验合格后根据石材http://www.stonebuy.com/安装需要开作为石材http://www.stonebuy.com/竖向承载用100×100×110方孔，位置一般在石材http://www.stonebuy.com/下方控制线交点上。钻垂直于雕花石材http://www.stonebuy.com/水平对穿螺栓孔、石材http://www.stonebuy.com/背面预埋组合锚栓埋件螺栓孔、吊装用组合锚栓埋件螺栓孔、固定就位不锈钢锚栓孔。石材http://www.stonebuy.com/与石材http://www.stonebuy.com/之间用不锈钢锚栓钻孔需上下两块石材http://www.stonebuy.com/预拼就位后两块石材http://www.stonebuy.com/一起钻孔。

　　定位、吊装锚栓埋件安装

　　1.按设计方案要求安装化学不锈钢锚栓，锚栓的深度、直径、需按每块石材http://www.stonebuy.com/重量计算并化学锚栓锚固性能检测后确定。

　　2.锚板安装前锚栓需经全部检测合格后方可进行。锚板安装时每个螺栓的螺母均要拧紧。吊装锚板的吊环由圆钢制作按整幅深雕石材http://www.stonebuy.com/中的最重石材http://www.stonebuy.com/分块的重量计算确定。

　　3.上部石材http://www.stonebuy.com/的就位锚栓由φ12不锈钢钢棒组成，预先固定在下部石材http://www.stonebuy.com/顶部伸入上部石材http://www.stonebuy.com/50mm左右。

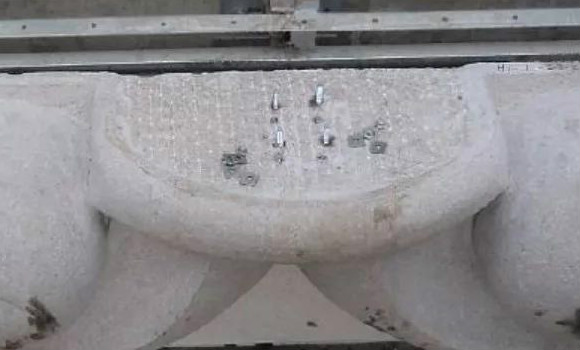

吊装埋件

上部石材http://www.stonebuy.com/的就位锚栓


　　石材http://www.stonebuy.com/进场检验

　　因深雕石材http://www.stonebuy.com/干挂幕墙每块石材http://www.stonebuy.com/的受力为点式支承，单块石材http://www.stonebuy.com/的重量较大，且幕墙有凸出女儿墙部位需依靠石材http://www.stonebuy.com/自身强度承受抗风荷载，故对石材http://www.stonebuy.com/的材质要求较高，石材http://www.stonebuy.com/进场检验需符合如下要求：

　　1.石材http://www.stonebuy.com/进场时，严格检查板块的外观尺寸、平面度、角度、外观等质量缺陷，核查其型号、出厂合格证及产地证明，确保符合规范和设计要求；

　　2.石板的长度、宽度、厚度、直角、异型角、半圆弧形状、异型材及花纹图案造型、石板的外形尺寸均应符合设计要求；

　　3.石板外表面的色泽应符合设计要求，花纹图案按样板检查，石材http://www.stonebuy.com/四周围不得有明显的色差；石板的编号应同设计一致，不得因加工造成混乱。

　　石材http://www.stonebuy.com/吊装定位、固定

　　1. 深雕石材http://www.stonebuy.com/吊装用50t.m以上汽车，将预置好的石材http://www.stonebuy.com/吊至立面相应的位置并临时固定，然后用手动葫芦进行调整直至调到正确位置

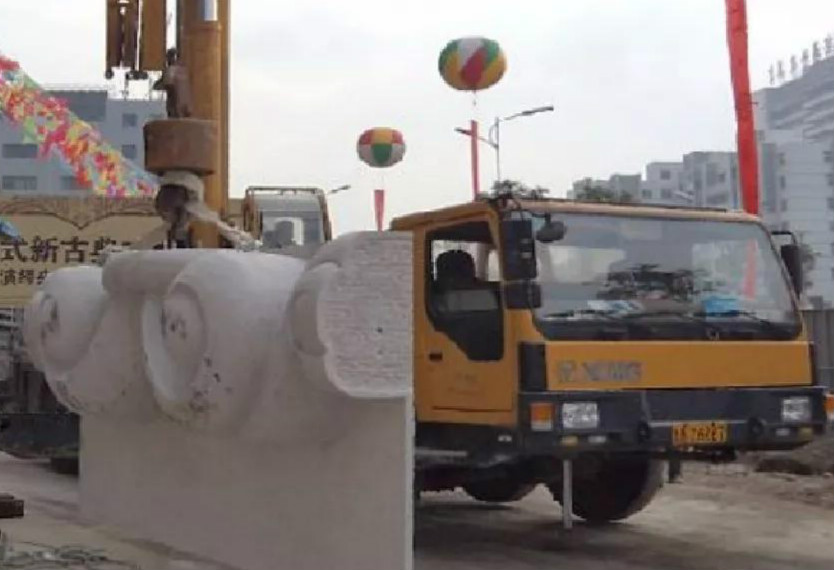

汽车吊石材http://www.stonebuy.com/吊装

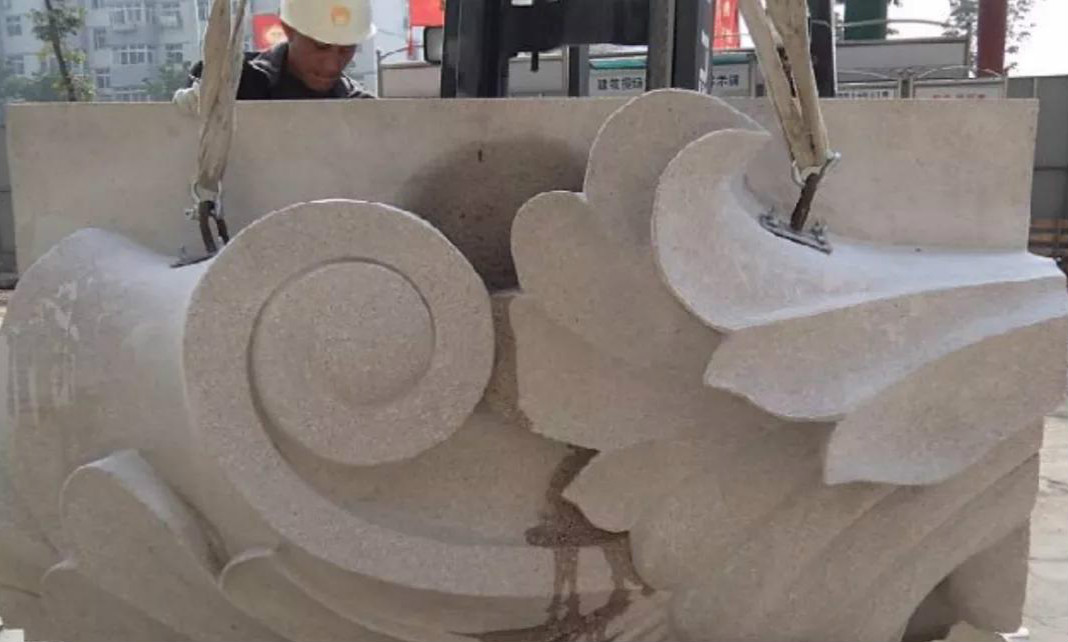

石材http://www.stonebuy.com/吊至立面相应位置

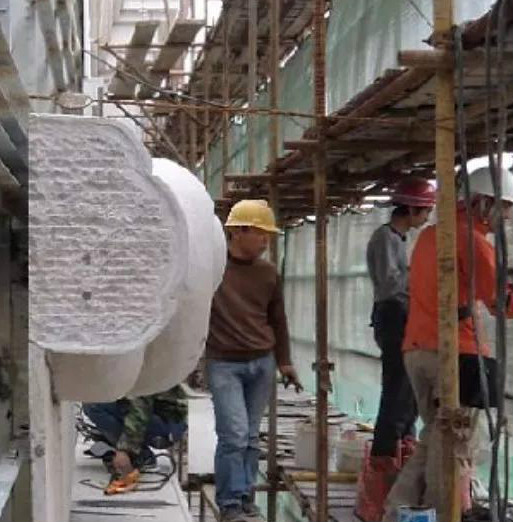

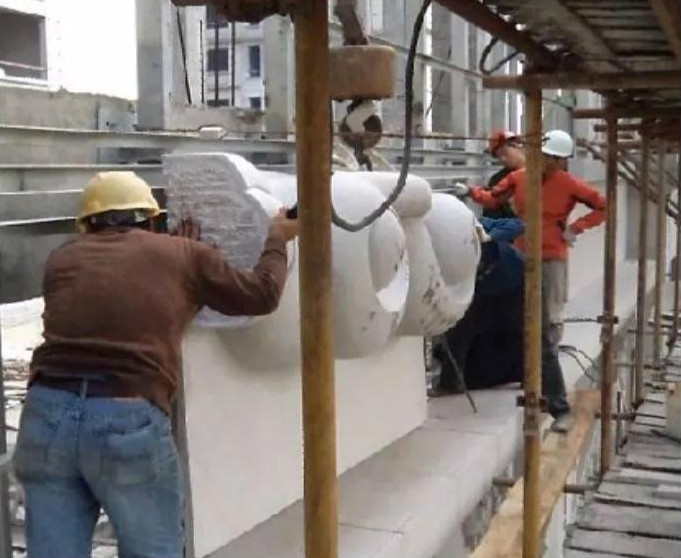

手动葫芦进行调整


　　2. 深雕石材http://www.stonebuy.com/固定下部用槽钢伸石材http://www.stonebuy.com/预先开好的孔洞中100mm,就位后用结构AB胶嵌缝，挑槽钢上部用角钢锚板锚栓固定。单块石材http://www.stonebuy.com/中线偏上位置用不锈钢对穿螺栓固定在龙骨上。

石材http://www.stonebuy.com/固定图


　　上部石材http://www.stonebuy.com/就位固定

　　1.上部石材http://www.stonebuy.com/吊装将预置好的石材http://www.stonebuy.com/吊至立面相应的位置并临时固定然后用手动葫芦进行调整直至调到位置上方，底部预钻孔洞对准就位锚栓徐徐下落就位。

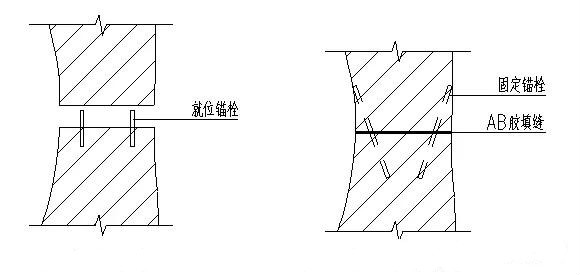

上部石材http://www.stonebuy.com/就位、固定图


　　2.上部石材http://www.stonebuy.com/与下部石材http://www.stonebuy.com/连接固定用结构AB胶胶接加不锈钢钢棒锚栓连接，不锈钢棒锚栓规格为直径φ16 、长400mm 从侧面斜向植入每边一排，纵向间距500mm。接触面边沿30宽做平，中间凿毛。安装时卯孔内与中间凿毛部位打AB胶（不锈钢棒锚栓规格、长度、间距经试验和计算确定）。

　　接缝打磨整平、螺栓孔补缺修复

　　1.接缝打磨整平，先将石材http://www.stonebuy.com/中有掉棱、高低不平等缺陷的缝隙间原有填充物清理干净，使用接近石材http://www.stonebuy.com/本身颜色的云石胶并将云石胶进行完美的调色，将调好的云石胶进行填充，由于云石胶完全凝固后会有一定程度的收缩，所以应使云石胶稍微高于石材http://www.stonebuy.com/水平面，这样不至于多次填充。采用打磨抛光片和打磨填充剂和凸出部分石材http://www.stonebuy.com/使之与石材http://www.stonebuy.com/成为一个水平面。

　　2. 螺栓孔补缺修复，将石材http://www.stonebuy.com/中所有外露螺栓孔先用结构胶封堵，再用调色后云石胶修补，云石胶完全凝固后打磨平整。

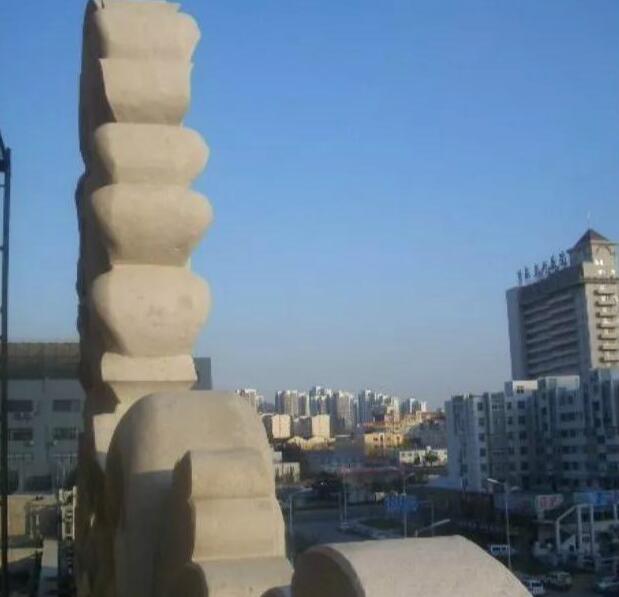

石材http://www.stonebuy.com/螺栓孔修补效果图


　　接缝打胶、墙面清洗

　　1. 接缝打胶：石材http://www.stonebuy.com/干挂施工完毕后，进行表面清洁和清除缝隙中的灰尘。在缝两侧的石材http://www.stonebuy.com/上，靠缝粘贴10-15毫米宽的胶带，以防止打胶嵌缝时污染板面。然后用打胶枪填满密封胶。如果发现密封胶污染板面，必须立即擦净。

　　2. 墙面清洗：整个立面的石材http://www.stonebuy.com/安装完毕，必须将石材http://www.stonebuy.com/表面清理干净，用干净水和硬毛刷对所有石材http://www.stonebuy.com/表面清洗，直到所有尘土、污染物被除。

　　验收

　　整个墙面施工结束后，应组织验收，符合要求后方可拆除脚手架、交付使用。
