天然石材种类知识及其选择应用

成因颜色市场闪长岩红褐色

[ 发布日期：2014/10/16 9:04:31 ] 浏览人数： 4141

天然石材http://www.stonebuy.com/是从天然岩体中开采出来并经过加工后的块状或板状材料，目前市场http://www.stonebuy.com/enterprise/FuJian/QuanZhouShi.html上常见的用于居室装修的天然石材http://www.stonebuy.com/品种繁多。因此，凡意欲用天然石材http://www.stonebuy.com/来装饰房子者有必要对天然石材http://www.stonebuy.com/的种类及在选购时应注意的事项有所了解。

　　天然石材http://www.stonebuy.com/主要有花岗石和大理石作为铺设地面、飘窗、踏步、墙裙等大面积使用。板岩产品http://www.stonebuy.com/sample/应用于背景墙等采用它的原始纹理，独特性也越来越受到人们追捧。还有砂岩产品http://www.stonebuy.com/sample/吸音吸潮、无辐射、亚光等功能于一身，使其身份倍增进入高档寓所。天然石材http://www.stonebuy.com/特点是纹理清晰，自然朴实，但有色差，天然石材http://www.stonebuy.com/是常用的装饰材料之一，一般价格昂贵。所以，居室装饰在选择石材http://www.stonebuy.com/时候，既要考虑经济成本，又要考虑色彩与环境的协调。

　　地质界将所有岩石按成因分为三大类：火成岩、沉积岩和变质岩。火成岩类火成岩也叫岩浆岩，是由地球深部岩浆上升至地表或近地表所形成的岩石。根据成分的不同，火成岩可分为四大类：超基性岩(以橄榄岩、金伯利岩为代表)、基性岩(以辉长岩、辉绿岩、玄武岩为代表)、中性岩(以闪长岩、安山岩为代表)和酸性岩(以花岗岩、流纹岩为代表)。按成因，火成岩又可分为深成岩(如辉长岩、闪长岩、花岗岩等)，浅成岩(如金伯利岩、辉绿玢岩、花岗斑岩等)，喷出岩(如玄武岩、安山岩、流纹岩等)。火成岩的产状主要有岩基、岩盘、岩墙、岩脉、岩盖等。

　　用于居室装修的火成岩主要有以下种类。

　　花岗岩：花岗岩是一种深成酸性岩浆岩，SiO2含量一般为65/100～78/100，主要由钾长石、酸性斜长石和石英组成，少量黑云母、角闪石等暗色矿物(暗色矿物总量在15/100以下，一般为3/100～5/100)。呈灰色、灰白色、肉红色和红色等。粒状结构或似斑状结构。体积密度平均为2.7g/cm3，孔隙度一般为0.3/100～0.7/100，吸水率一般为0.15/100～0.46/100。压缩强度在00MPa左右，细粒花岗岩可高达300MPa以上，抗弯曲强度一般在10～30MPa，耐冻性高。花岗岩是用途最广、用量最大的的装饰材料。

　　辉长岩：辉长岩是一种深成的基性侵入岩，是基性侵入岩中分布最广的一种岩石，SiO2含量45/100～52/100。主要矿物成分为基性斜长石和单斜辉石，次要矿物有橄榄石、角闪石、黑云母。暗色矿物和浅色矿物含量近于相等，前者略高，故呈暗黑色，色率一般35/100～70/100，岩石呈中至粗粒，具辉长结构。辉长岩体积密度2.8～3.1g/cm3，孔隙度很小，压缩强度一般200～280MPa，粗粒者较低，耐久性也很高，结构构造均匀，有时具美丽的花纹图案，磨光后极富装饰性，因而常用作高档饰面石材http://www.stonebuy.com/。

　　辉绿岩：辉绿岩是一种浅成的基性侵入岩，化学成分和矿物成分与辉长岩相当。呈细至中粒，具典形的辉绿结构，斜长石矿物呈长条状，构成架状，辉石呈他形粒状分布于斜长石粒间。辉绿岩的颜色为暗绿或黑色，体积密度为2.8～3.1g/cm3，平均压缩强度200MPa，硬度中等，具有良好的抛光性能，装饰性能良好。

　　闪长岩：闪长岩为中性深成岩的代表岩石。其化学成分介于酸性、基性岩之间，SiO2含量52/100～65/100。矿物成分主要由中性斜长石和一种或数种暗色矿物组成。最常见的暗色矿物是角闪石，有时为辉石、黑云母。岩石中可含少量石英和钾长石。粒状结构，矿物颗粒均匀。根据石英含量和暗色矿物种类，闪长岩(类)又可分为闪长岩、石英闪长岩、辉石闪长岩。闪长岩是一种颜色较深的岩石，多呈灰黑色，带深绿斑点的灰色或浅绿色，色率20/100～35/100。当暗色矿物因蚀变而绿泥石化，纤闪石化时，岩石显出不同程度的绿色色调，作为饰面石材http://www.stonebuy.com/更具美感。闪长岩的物理特征是：压缩强度130～200MPa(干)或100～160MPa(湿)，抗弯强度为10～25MPa，体积密度2.85～3.00g/cm3，吸水率0.4/100。

　　变质岩类

　　大理岩：大理岩，也叫大理石，是由石灰岩和白云岩在岩浆浸入过程中产生的热力作用下重结晶形成的岩石。大理岩的化学成分以CaCO3和MgCO3为主，极少量的Fe、Mn、Si、Al、K、Na等。矿物成分主要为方解石或白云石，少量的石英、透辉石、透闪石、绿泥石、石榴石、符山石、硅灰石等。一般呈白色和深浅不同的灰色，有时因绿泥石化而呈绿色，纯白色大理岩叫汉白玉。一般呈糖粒状结构，往往有条带状花纹。物理性质和化学性质与石灰岩和白云岩基本相同，压缩强度在70～120MPa，个别也有较大的，如汉白玉可达153.38MPa、弯曲强度10～20MPa。大理岩是人类应用得最早和最广泛的饰面材料。

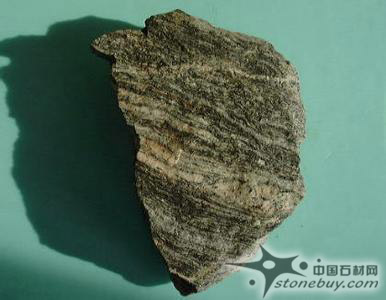

　　片麻岩：在建材市场http://www.stonebuy.com/enterprise/FuJian/QuanZhouShi.html上，许多当成花岗岩用的石材http://www.stonebuy.com/实际上是片麻岩。片麻岩是一种具片麻状构造的变质岩。是火成岩或碎屑沉积岩在高温、高压条件下重结晶作用的产物。呈花岗变晶结构和斑状变晶结构，片麻状构造。矿物成分与花岗岩大致相同，主要由石英和长石组成，少量黑云母和角闪石。片麻岩的物理性质和化学性质与花岗岩类似，但在垂直片理方向，抗压强度更高。片麻岩的花纹比花岗岩更丰富，更美观。天然石材http://www.stonebuy.com/与人造石材http://www.stonebuy.com/的鉴别目前市场http://www.stonebuy.com/enterprise/FuJian/QuanZhouShi.html上的人造石材http://www.stonebuy.com/主要有3种：一种为人造复合石材http://www.stonebuy.com/。以不饱和聚酯树脂为粘结剂，配以天然大理石或方解石、白云石、硅砂、玻璃粉等无机物粉料，以及适量的阻燃剂、颜料等，经配料混合、以高压制成板材。

　　第二种为人造岗石，是将原石打碎后，加入胶质与石料真空搅拌，并采用高压震动方式使之成形，制成一块块的岩块，再经过切割成为建材石板。除保留了天然纹理外，还可以加入不同的色素，丰富其色泽的多样性。第三种为微晶石材http://www.stonebuy.com/，也就是微晶玻璃。采用制玻璃的方法，将不同的天然石料按一定的比例配料，粉碎，高温熔融，冷却结晶而成。与天然石材http://www.stonebuy.com/相比，人造石材http://www.stonebuy.com/具有结构致密、比重轻、不吸水、耐侵蚀、色泽鲜艳、色差小和不退色等优点。但也有少数厂家为了追求低成本和高利润，采用低档工业树脂、碳酸钙、劣质颜料等为原料，制造出一些伪劣人造石，这种伪劣人造石一般有毒有异味、加工性差、容易断裂变形，目视颜色混浊发暗、表面有塑料胶质感，品质不稳定，批次色差大，材质颗粒较大，手摸有粗糙感，耐光性不好，一般一两年就开始退色。

　　沉积岩类

　　沉积岩是由沉积作用而形成的岩石。可分为碎屑沉积岩(如砾岩、砂岩和泥质岩等)和化学沉积岩(如灰岩、白云岩、石膏岩等)。用于居室装饰的主要为灰岩和白云岩，少量砂岩。

　　石灰岩和白云岩：石灰岩和白云岩本是两种不同的岩石，但作为装饰用石材http://www.stonebuy.com/，它的外观特征和物理性质很类似，且不易分辩，所以就作为一类岩石介绍。

　　石灰岩和白云岩是化学沉积岩，通常呈灰白色、浅灰色、深灰色、黑色，隐晶质结构，致密块状构造，呈层状、厚层状。主要矿物成分为方解石或白云石、常构成白云质灰岩或灰质白云岩等过渡类型。含有少量的粘土、石英、铁的氧化物等，常见有生物碎屑。化学成分以CaCO3和MgCO3为主。石灰岩体积密度2.7g/cm3左右，压缩强度65～100MPa，遇冷稀盐酸起泡，摩氏硬度3.5～5。孔隙度0.53/100～13.36/100，吸水率0.09/100～0.7/100。白云岩体积密度比石灰岩稍高，一般在2.80g/cm3左右，压缩强度与石灰岩相似，吸水率0.04/100～1.4/100，白云岩遇冷稀盐酸不起泡。具有一定色彩的石灰岩和白云岩是一种好的饰面石料。

　　砂岩：砂岩是陆源碎屑沉积岩。组成砂岩的碎屑成分主要为石英、长石和岩屑，构成石英砂岩、长石砂岩、石英长石砂岩，岩屑杂砂岩等不同砂岩。碎屑间常有泥质、钙质、铁质等胶结物。砂岩常呈中细粒结构，块状构造。灰色、灰绿色、黄褐色、红褐色等。砂岩的化学性能和物理性能因矿物组成的不同而变化较大。纯石英砂岩的性能比花岗岩更好。
