摘 要：介绍支架式石材http://www.stonebuy.com/幕墙强度验算原理、方法及在工程应用中的施工工艺

　　关键词：支架式石材http://www.stonebuy.com/幕墙 剪应力 荷载 硅酮胶施工

　　近年来，建筑幕墙随着高层建筑的崛起而迅速广泛应用。建筑幕墙按其面材特点可分为:石材http://www.stonebuy.com/幕墙和金属幕墙以及玻璃幕墙。按其制作与安装方法可分为:元件式幕墙和单元式幕墙。这里着重把支架式石材http://www.stonebuy.com/幕墙强度验算原理和施工方法较为详细地作一介绍。

　　1、设计计算及分析
　　1.1荷载及作用www.stonebuy.com

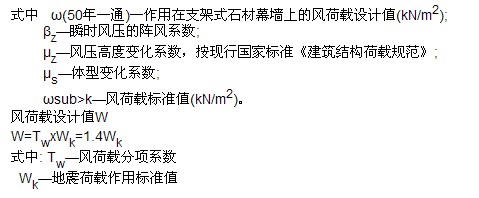

　　作用在支架式石材http://www.stonebuy.com/幕墙上的风荷载设计值按下式计算且不小1.0kN/m2。





　　1.2石材http://www.stonebuy.com/设计计算
　　1.2.1石板固定形式如图1(六点支撑板)。



1.2.2石材http://www.stonebuy.com/强度验算

支架式石材http://www.stonebuy.com/幕墙强度验算原理和施工方法(2)

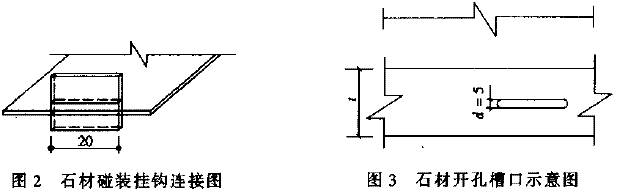

1.2.3不锈钢板挂钩的剪应力验算(挂钩的形式如图2)



n—一个连接边的钢销数量;
a、b石材http://www.stonebuy.com/的长短边尺寸;

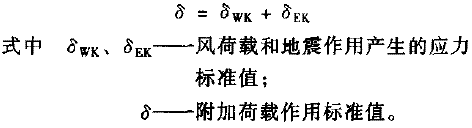

qk风荷载和地震作用产生的应力标准值;
β—剪力放大系数

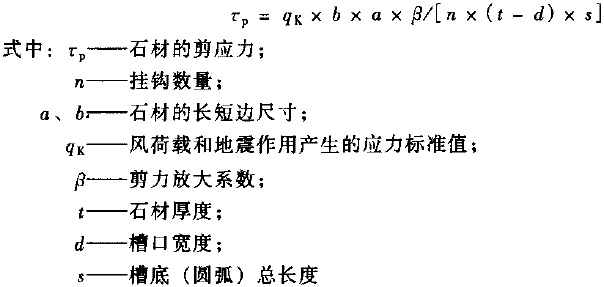

1.2.4槽口处石板的剪应力验算，石材http://www.stonebuy.com/的槽口形式如图3。



2、支架式石材http://www.stonebuy.com/幕墒施工工艺说明
　　2.1支架式石材http://www.stonebuy.com/施工工艺流程图


　　2.2测量放线、定位

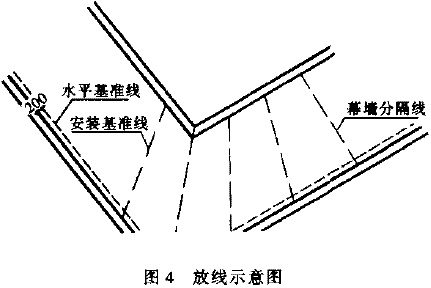

　　根据土建提供的测量基准点构成的线控制网示意图，以测量基准点坐标为基准，采用天顶法利用激光经纬仪、铅垂仪垂直测量，并传递至各楼层，在于各层楼面重新测设井字形线控制网，然后将各层井字形线控制网平移至外梁上，作竖向测点联结，即可建立垂直基准线并由此可构成立面控制网。将立面控制网平移至立面外墙，确定各楼层的墙面位置并做好标记，各层立面以此标记为准，采用钢丝线确定立面位置(图4)。www.stonebuy.com





2.3钢架安装
　　钢架固定铁件定位以放在梁柱上的线为准，必须控制两个方向的位置误差和角度误差，安装时两块铁件的距离、水平度和垂直度必须一致。安装过程中对钢架位置误差较大，应设法调整。焊接固定时必须保证设计要求的焊缝厚度，焊缝不得有平夹渣、气孔等各种缺陷，焊完后焊缝要求敲掉氧化皮，检查外观和防腐处理。凡是误差超过规范规定的必须进行修复校正处理。

　　利用捍接好竖向受力件进行横向受力件安装，按图纸要求进行横梁位置分格。施工人员利用竖向受力杆为落脚点进行钢横梁焊接。焊接要达到设计要求。当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。如一幅幕墙宽度在35m以内，同层横梁标高偏差不能大于5mm;如幕墙宽度在35m以上，则同层横梁标高偏差不能大于7mm。

2.4石材http://www.stonebuy.com/安装
　　安装前应根据石材http://www.stonebuy.com/施工排板图检查石材http://www.stonebuy.com/与图是否相符，检查石材http://www.stonebuy.com/的尺寸及外观质量，同时对照加工图检查加工精度，将合格的石材http://www.stonebuy.com/上、下扣槽擦拭干净，不能留有砂土颗粒，与玻璃幕墙相连部分的石材http://www.stonebuy.com/在安装玻璃之前挂装，以免损坏污染玻璃。

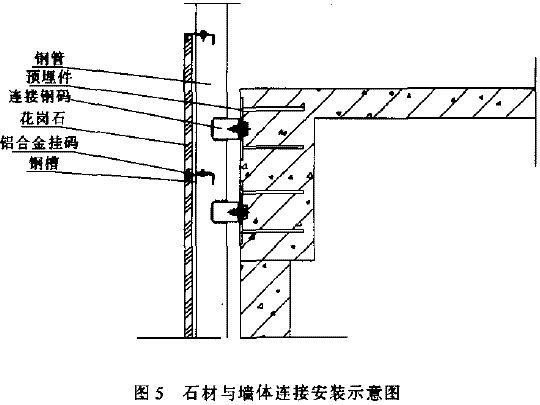

　　用环氧树脂注满槽坑，平稳抬起石板，将槽口对准已固定在横梁上的扣件缓缓插人，再将另一对扣件插人上部槽内，使石板稍向前倾，令扣件挂上横梁后，再让石板恢复到垂直状态，并将扣件向下压实，检查调整石板的垂直水平进出位置，使其符合立面控制线。如图5所示。



2.5注胶及清洁www.stonebuy.com
　　注硅酮耐候胶前，应清洁耐候胶与玻璃间的缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等;应充分清洁豁结面，并加以千燥。玻璃一般采用甲苯或异丙醇作清洁剂。

　　注胶应结合设计图纸注意控制胶的施工厚度，胶筒沿接缝应匀速移动，挤压胶枪力量也应均匀;胶层太薄不利于保证密封质量和防止雨水渗漏，而且对因铝板热胀冷缩产生的拉应力也不利;但也不能太厚，当硅酮耐候胶受拉力时，太厚胶容易被拉断破坏，使密封和防渗漏失效。

　　3、结论
　　通过对石材http://www.stonebuy.com/幕墙设计原理的分析，着重介绍了强度验算常用的一些计算公式和计算方法，同时，本文针对支架式石材http://www.stonebuy.com/的施工工艺做了一定的阐述，对从事工程设计施工人员有一定的帮助。

　　参考文献
　　[1]陈建东编.玻璃幕墙工程技术规范应用手册.北京:中国http://www.stonebuy.com建筑工业出版社.1996
　　[2]同济大学本书编委会编.一级注册工程师基础手册.北京:中国http://www.stonebuy.com建筑工业出版社，1997
